Rapporteren

Ter ondersteuning van productie en montage ontwikkelt de CAD factory VBA macro’s voor het rapporteren met de MS-Office toepassingen Excel en Word. Het betreft bijvoorbeeld materiaallijsten, stuklijsten, pakbonnen, zaaglijsten, productierapporten.

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Ondersteuning nodig? Neem contact op voor een gratis adviesgesprek.

Boominventarisatie tekeningen

Een boominventarisatie is een inventarisatie naar boomsoort, aangevuld met extra gegevens zoals stam- en kroondiameter, standplaats, conditie en levensverwachting van een boom.

AutoCAD kaart met boomcondities

Bekijk video…

Samen met de positie van de boom in RD-coördinaten en een topografische kaart als ondergrond zijn verschillende tekeningen geautomatiseerd. Bijvoorbeeld voor het zichtbaar maken van boom condities.

Legionella beheerstaken

Middels een Excel Add-in met AutoCAD koppeling wordt snel en eenvoudig een registratie van tappunten in een drinkwaterinstallatie opgezet en onderhouden. Deze registratie is de basis voor het uitvoeren van legionella beheerstaken.

Voor een tappunt in een tekening is aangegeven in welke ruimte het zich bevindt, het type tappunt, of er aërosolen vrijkomen, en de gebruiksfrequentie van het tappunt.

Met Excel gekoppelde tappunten in AutoCAD tekening van ziekenhuis plattegrond

Legionella tappunten met beheerstaken registratie in MS-Excel

Vanuit het verkregen overzicht kan voor een tappunt een hyperlink worden opgenomen naar een instructieblad voor het uitvoeren van een beheerstaak zodat het risico op groei van legionella laag blijft. Om te kunnen aantonen dat betreffende beheerstaken zijn uitgevoerd kunt u in het overzicht bijhouden door wie en wanneer een taak is uitgevoerd.

[…]

NEN 2580 Oppervlakken

Een tekenaar gebruikt Excel om een meetstaat met vloeroppervlakken in één of meer AutoCAD tekeningen te beheren. Van een oppervlak moet worden opgegeven bij welke ‘gebruiksfunctie’ (bijvoorbeeld een woningtype of kantoor) deze hoort en in welke NEN 2580 rubriek deze valt o.a. bruto-vloeroppervlak, glaslijncorectie etc.

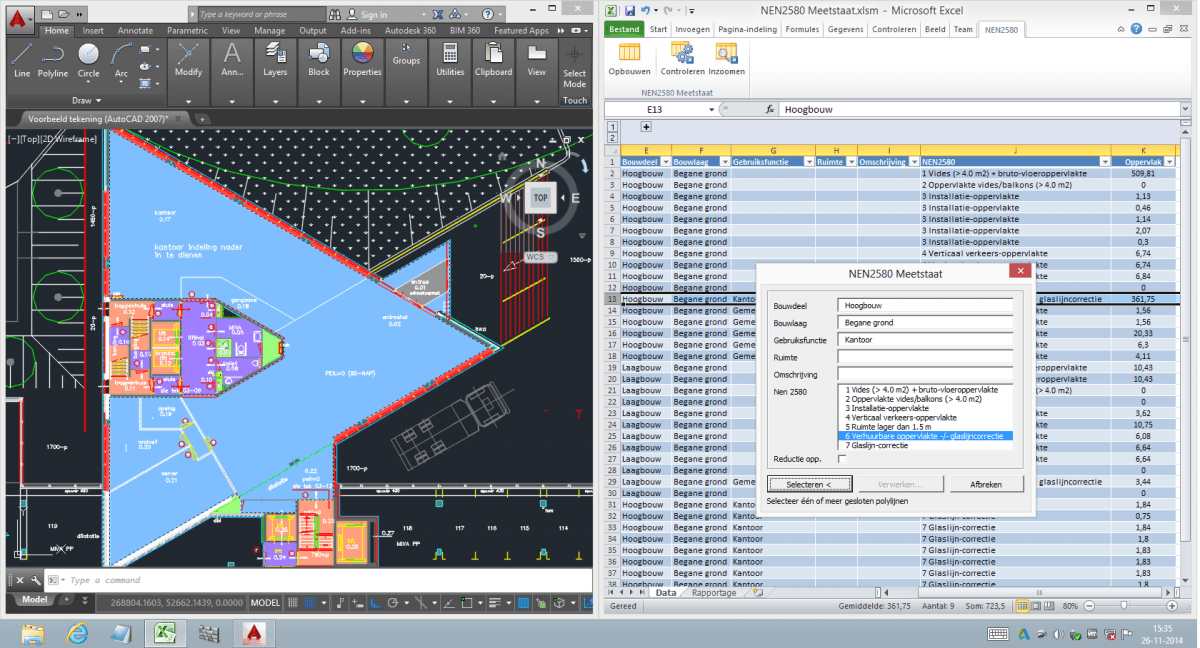

NEN 2580 AutoCAD koppeling met Excel meetstaat

De tekenaar gebruikt een filter om in één handeling meerdere polylijnen in een tekening toe te voegen aan de NEN 2580 meetstaat.

Met behulp van een Excel draaitabel worden automatisch alle relevante subtotalen van oppervlakken in m2 gerapporteerd.

Materiaal- en urenregistratie

Access applicatie voor registratie van op de bouwplaats verwerkte materialen en gewerkte uren. De applicatie kan per week een bestand exporteren met de gewerkte uren van payroll medewerkers.

  • Kostenbewaking van project middels rapportage in Excel
  • Importeren van materiaalverbruik uit AutoCAD tekenwerk
  • Mogelijkheid voor default taken met uren per medewerker
  • Accorderen van uren van payroll medewerkers voorafgaand aan export

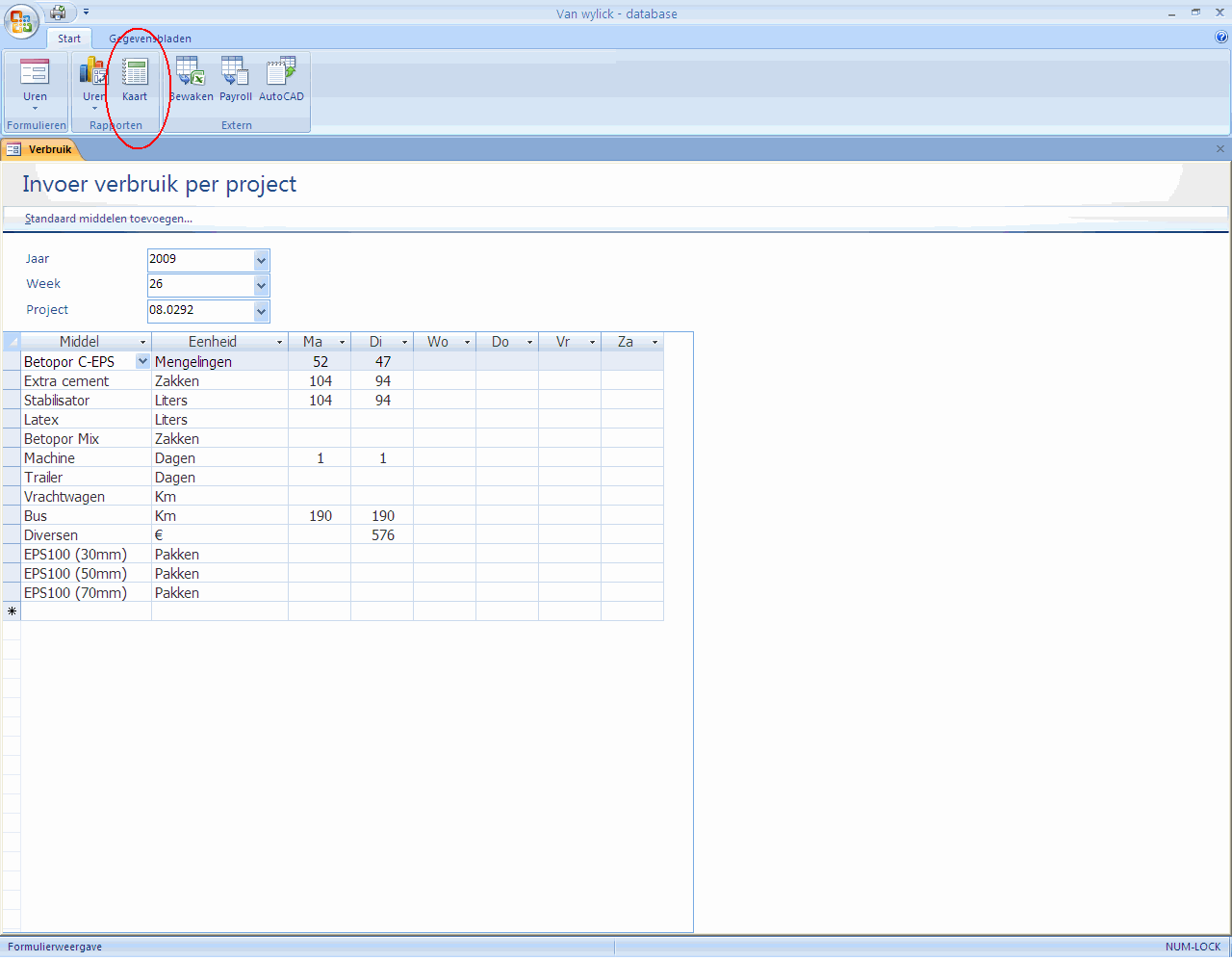

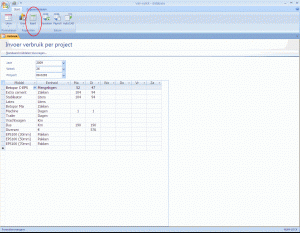

Schermafbeeldingen van Access applicatie voor materiaal en urenregistratie

Materiaalverbruik op een project kan aan de database worden toegevoegd middels een exportbestand van een AutoCAD tekening

Schermafbeeldingen…

Dag- en weekplanningen

Met dit Excel sjabloon kunnen eenvoudige dag- en weekplanningen worden gemaakt.

De planning kan maximaal uit 40 weken en 70 taken bestaan en de beginweek kan naar keuze vallen in een periode van 2 jaar. Op een apart werkblad zijn voor 2 jaar datums opgegeven waarop niet niet gewerkt kan worden.

  1. Door dubbelklikken op een cel verschijnt een dialoogbox waarmee gegevens van taken en mijlpalen worden ingevoerd of gewijzigd.

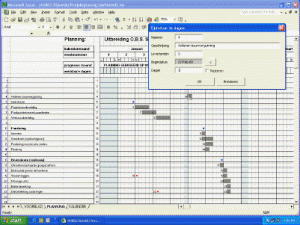

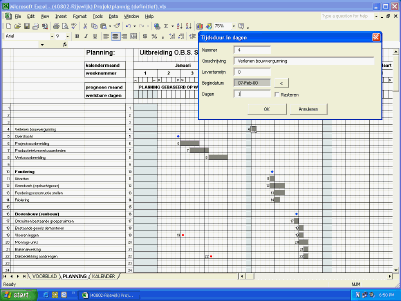

    Schermafbeelding van Excel werkblad met projectplanning

AutoCAD stuklijsten applicatie

Items in tekenwerk worden uitgetrokken en getotaliseerd in Excel. Hierna wordt een stuklijst als tabel teruggeplaatst in de tekening.

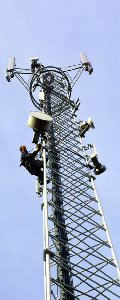

Foto van telecom installatie in vakwerkmast

In tekeningen van telecom installaties worden – items van standaard- en specifieke onderdelen geplaatst. De items worden hierna getotaliseerd en als stuklijsten in de tekening teruggeplaatst.

Deze toepassing werkt ook in AutoCAD LT.

Database rapportages

Een Excel draaitabel als database rapportage is door de gebruiker achteraf altijd aanpasbaar

Normale database rapporten zijn alléén met de hand aanpasbaar nadat ze op papier zijn geprint. Het voordeel van een rapportages in Excel is dat deze aanpasbaar zijn voordat ze worden geprint.

  1. Een database query met ge-prefixte veldnamen is alles dat nodig is om automatisch een draaitabel rapportage in MS-Excel aan te maken.

Rapportage in Excel van te coaten onderdelen uit AutoCAD tekening
