Met AutoCAD, BricsCAD en Draftsight kan middels command scripts tekenwerk worden gegenereerd.

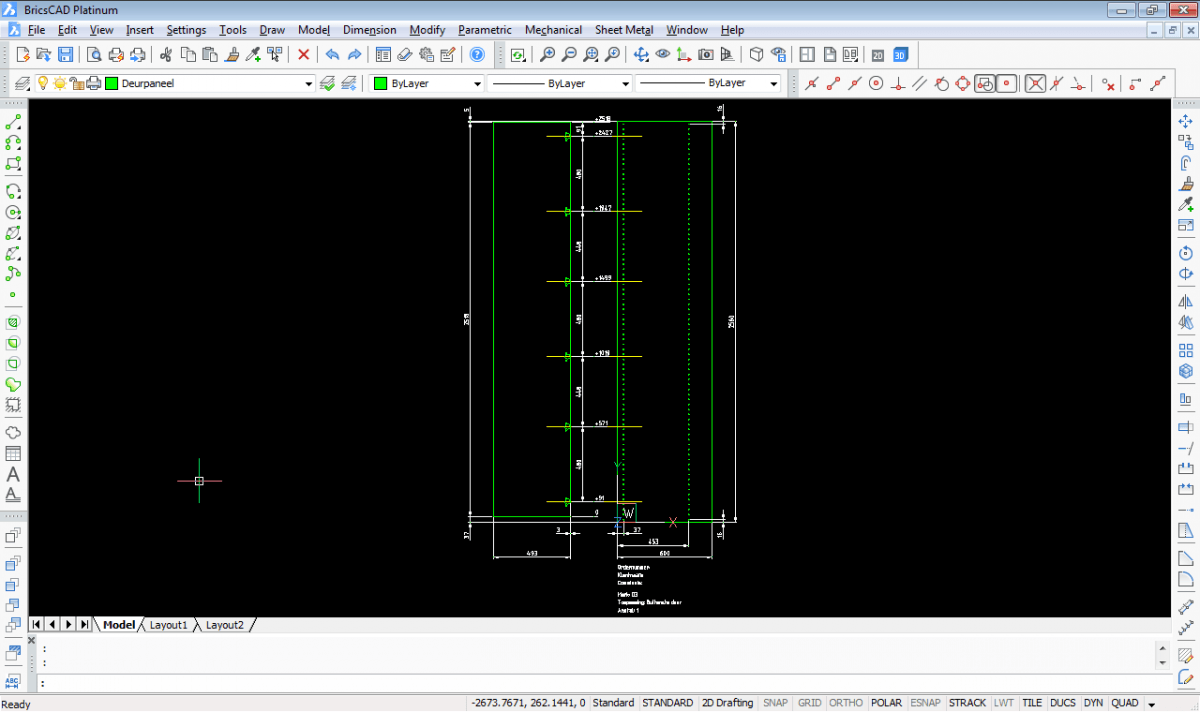

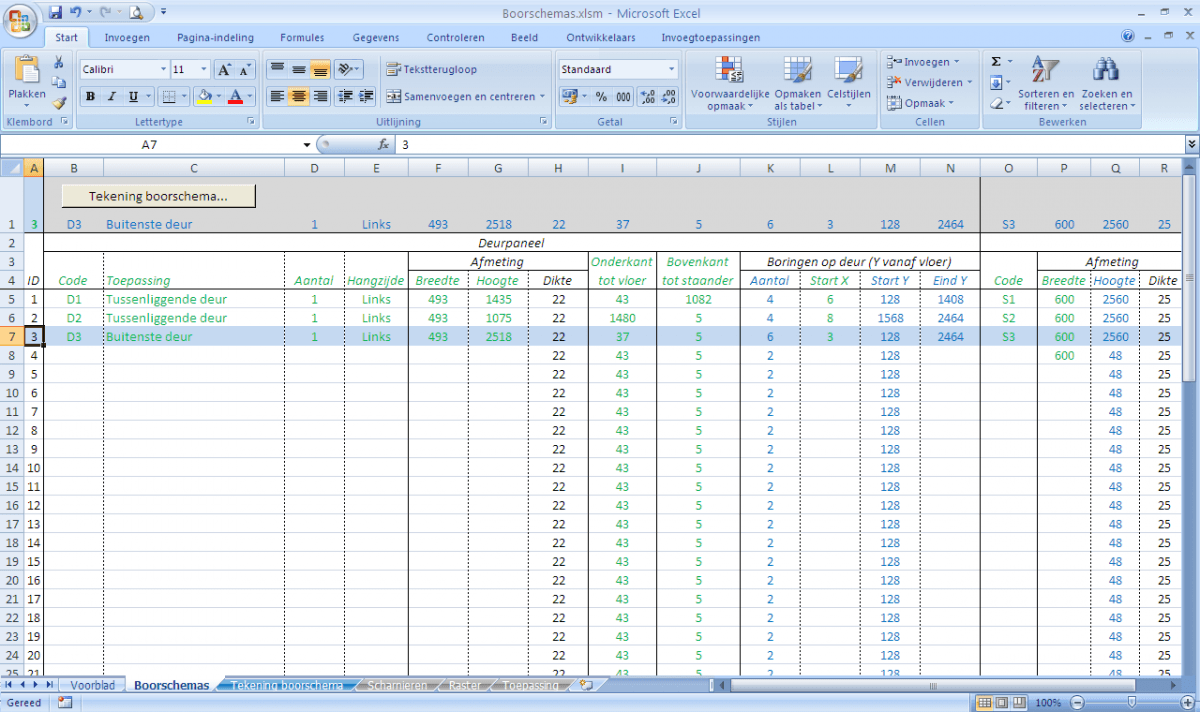

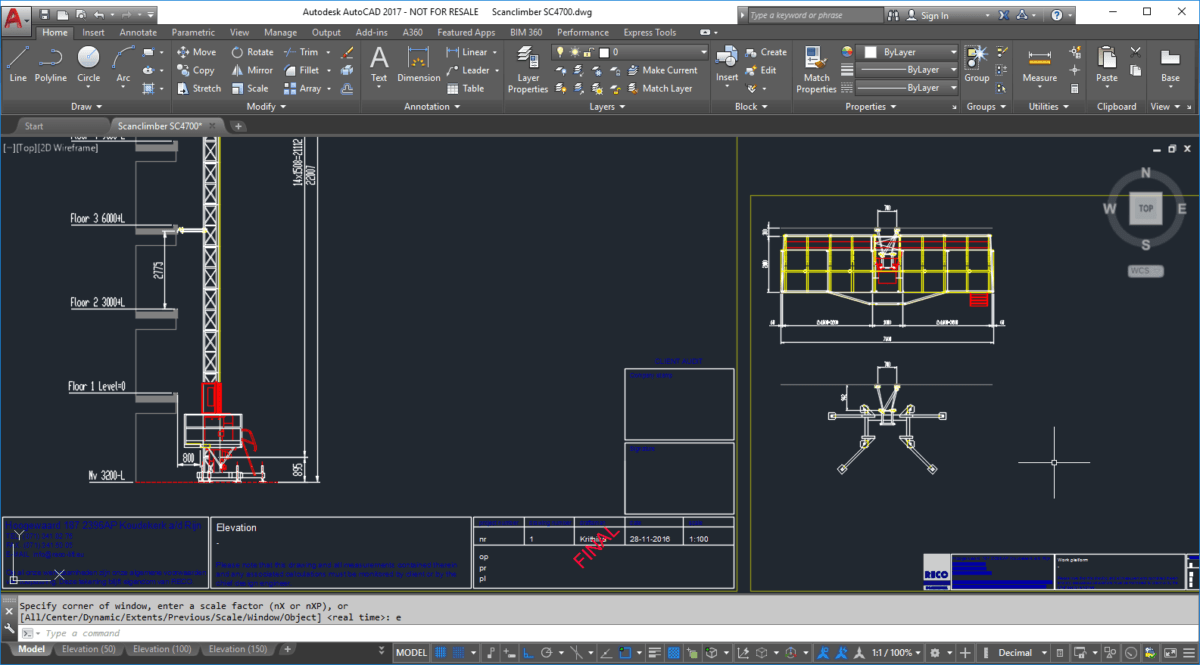

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Heeft u ook interesse in een Script applicatie, neem dan contact op voor een gratis adviesgesprek.

Ankerstoelen groutankers

Groutankers worden toegepast voor het opnemen van trekkrachten voortkomend uit bijvoorbeeld damwanden of kademuren.
Een anker bestaat uit een buis die onder een hoek in de grond is geboord en eindigt in een in de grond geïnjecteerd blok beton. De buis wordt middels een ankerstoel bevestigd aan de damwanden of kademuur constructie. Voor de ankerstoelen is de productietekening geautomatiseerd.

AutoCAD productietekening van ankerstoel

Een productietekening van de ankerstoel en een snijmal worden in AutoCAD geautomatiseerd uitgetekend.

Schadeinspecties stalen bruggen

Het rijdek van een stalen brug bestaat uit dekplaten die zijn vast gelast op dwarsbalken en troggen. Door de voortdurende belasting van het verkeer kunnen in de loop der jaren schades ontstaan.

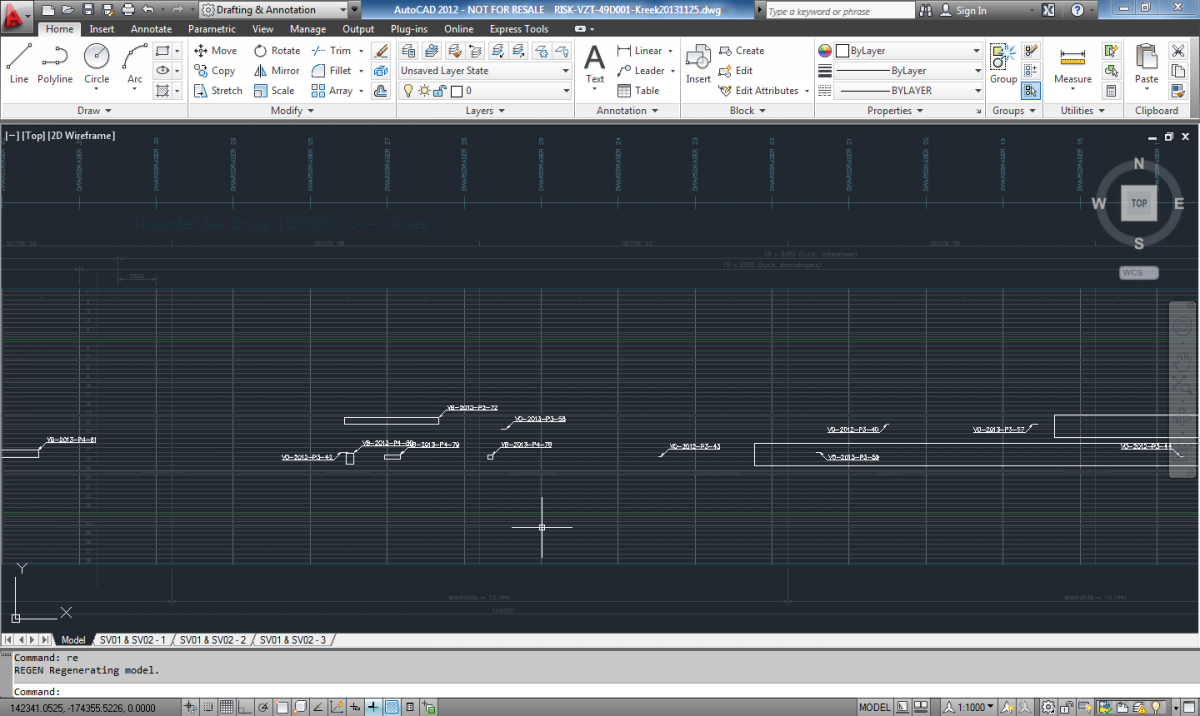

AutoCAD_schadelijst_tekening

Wanneer een brug wordt gerenoveerd vinden er lasreparaties plaats en worden er versterkingen aangebracht. Vanuit excel worden de schades geautomatiseerd in AutoCAD tekeningen van het rijdek geplaatst.

Tijdelijke lift

Tijdens een liftrenovatie, is middels plaatsing van een tijdelijke lift overlast voor bewoners tot een minimum beperkt.

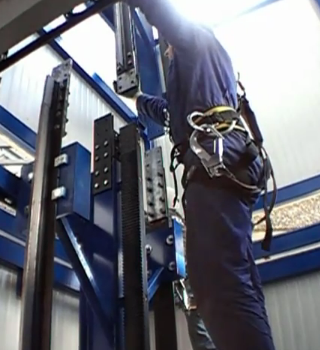

Foto van tijdelijke liftschacht in aanbouw

Door een efficiënte voorbereiding kan een tijdelijke lift in twee à drie dagen worden geplaatst.

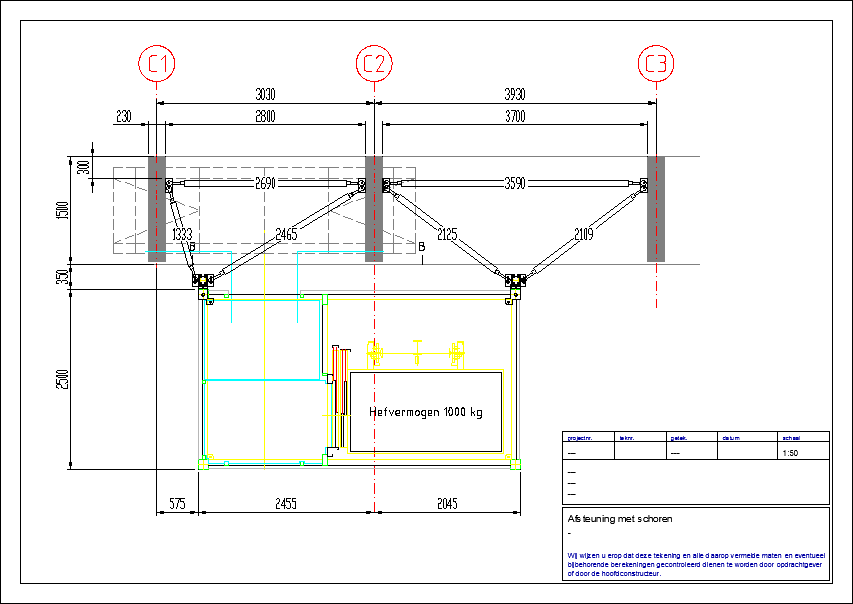

AutoCAD tekening van afsteuning van een tijdelijkelift tegen de gevel van een flatgebouw

Tekenwerk van de stapelbare componenten en de verankeringen aan het gebouw is efficiënt geautomatiseerd met AutoCAD en Excel.

Platformliften

De kracht van een platformlift zit verborgen in de spindel en aandrijfmoer.
De bouwkundige voorbereidingen voor een platformlift zijn nihil. De liftschacht bestaat uit meegeleverde panelen en een liftput en machineruimte zijn niet van toepassing.

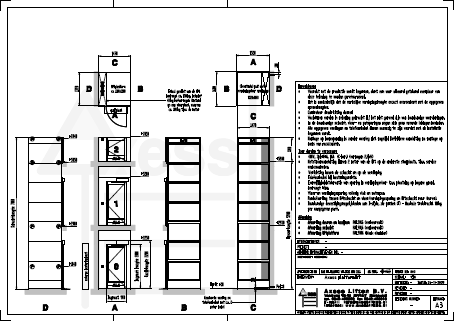

Automatisch gegenereerde tekening van platformlift

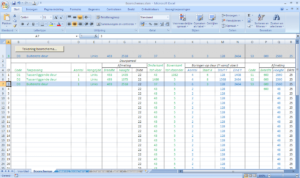

Het offerte tekenwerk van deze liften is volledig geautomatiseerd. Voor deze CAD applicatie is de rekenkracht van Excel gekoppeld aan de tekenkracht van AutoCAD.

Scriptsheets Excel Add-in

COM Add-in voor MS-Excel die programmeren met AutoCAD commandscripts op een unieke manier mogelijk maakt.

De CAD Factory heeft voor MS-Excel  een gratis Add-In ontwikkeld waardoor het mogelijk wordt middels script-commando’s complete AutoCAD programma’s te schrijven. Alle tekenopdrachten worden via een script-bestand doorgegeven aan AutoCAD. Dit werkt ook prima in de goedkope LT (Low Technology) versies van AutoCAD.

Het automatiseren van tekenwerk in AutoCAD is met de Add-In voor MS-Excel, op een unieke manier mogelijk. Kijk verder op de Engelstalige website www.scriptsheets.com die hiervoor door de CAD factory is opgezet.

www.scriptsheets.com
