CAD Factory

Produceren

De CAD factory ontwikkelt applicaties, waarmee CNC bestanden worden geschreven om rechtstreeks machines aan te sturen. Hierdoor wordt het produceren van werkstukken aan een machine versneld en fouten in de productie worden aanzienlijk verminderd. De applicaties worden gebruikt door werkvoorbereiders en zijn gebruiksvriendelijk en efficiëntie in het gebruik.

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Ondersteuning nodig? Neem contact op voor een gratis adviesgesprek of bel 010-2467518.

Parametrisch BiesseWorks programma

Sparingen in panelen van industriëlebedrijfsdeuren zoals vensters, ventilatieroosters en loopdeuren worden tijdens de productie met een parametrisch BiesseWorks programma gefreesd.

Parametrisch BiesseWorks CNC programma voor het frezen van vensters, ventilatieroosters en loopdeuren

Werktafel met balken en cups voor parameterisch BiesseWorks CNC programma

 Voor het uitrekenen van werktafel posities van balken en cups is een apart script geprogrammeerd. Hierdoor worden zoveel mogelijk los gefreesde reststukken ondersteund.

Werklijsten voor Biesse CNC machines

Vanuit de werkvoorbereiding wordt met een Excel applicatie voor alle orders een werklijst geschreven. De werklijst bevat voor de diverse werkstukken uit een order telkens een aanroep naar een parametrisch CNC programma met de juiste parameters van het werkstuk dat gefreesd moet worden.

Werklijst voor Biesse CNC machine met parameters voor BiesseWorks programma

In bovenstaande afbeelding een werklijst van een order met parameters van een werkstuk respectievelijk bruin en geel.

Glasvezelversterkte dorpels

Dorpels van glasvezelversterkt kunstof (GVK) zijn sterker, zetten niet uit en hebben een hoge isolatiewaarde.

Voor het bestellen van glasvezelversterkte dorpels is een website ontwikkeld waarop klanten dorpels kunnen ontwerpen. Middels een met de order meegestuurd XML bestand wordt automatisch een CNC machine aangestuurd.

De kracht van deze toepassing is de visuele terugkoppeling – middels een technische tekening – van de door een klant ingevulde dorpel maten.

Glaslattenzaag

Middels een Excel werkboek worden parameters voor het boren en zagen van glaslatten weggeschreven naar een XML bestand voor het aansturen van een Stegherr GLS-2 zaagmachine.

Stegherr GLS-2 Excel werkboek

Capaciteitsplanning

Een goede capaciteitsplanning is van cruciaal belang voor een transparante bedrijfsvoering.

Als bedrijfsleider heeft u de capaciteit, geplande uren en de voortgang van de diverse afdelingen in één oogopslag zichtbaar.

Een afdelingshoofd kan naar keuze gebruik maken van een dag- of weekplanning. Op een apart blad wordt voor iedere werknemer, productieunit of onderaannemer de beschikbaarheid opgeven. Deze gegevens worden automatisch per dag of week boven in de planning getoond. Hierdoor is direct zichtbaar of er nog ruimte is om een nieuwe taak te plannen.

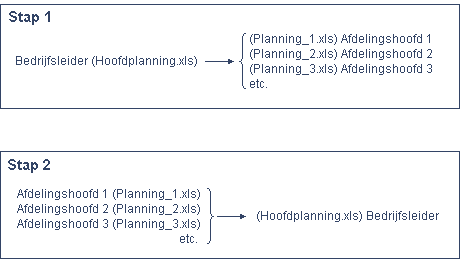

  1. De bedrijfsleider maakt een order aan en kiest per afdeling een start- en eindweek met een prognose van de uren. Deze gegevens verschijnen automatisch in de planning van afdelingshoofden.
  2. Nadat afdelingshoofden hun planning hebben ingevuld en opgeslagen, wordt de hoofdplanning van de bedrijfsleider bijgewerkt. En wordt voor hem zichtbaar of voor orders de geplande weken voor werkvoorbereiding, productie of montage moeten opschuiven.

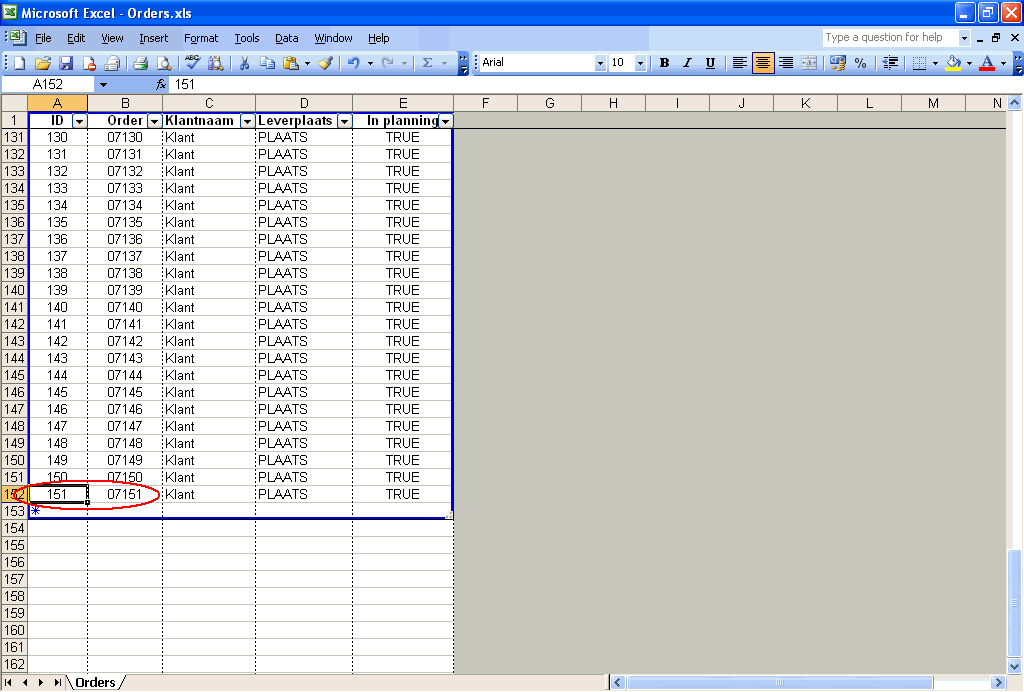

Afbeelding met overzicht van Excel werkboeken van capaciteitsplanning

Schermafbeeldingen…
