Middels CNC bestanden worden productiemachines bestuurd. Gereedschapsbanen en parameters voor het machinaal frezen van een werkstuk worden uitgerekend en naar een CNC bestand geschreven.

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Heeft u ook interesse in een CNC applicatie, neem dan contact op voor een gratis adviesgesprek.

Parametrisch BiesseWorks programma

Sparingen in panelen van industriëlebedrijfsdeuren zoals vensters, ventilatieroosters en loopdeuren worden tijdens de productie met een parametrisch BiesseWorks programma gefreesd.

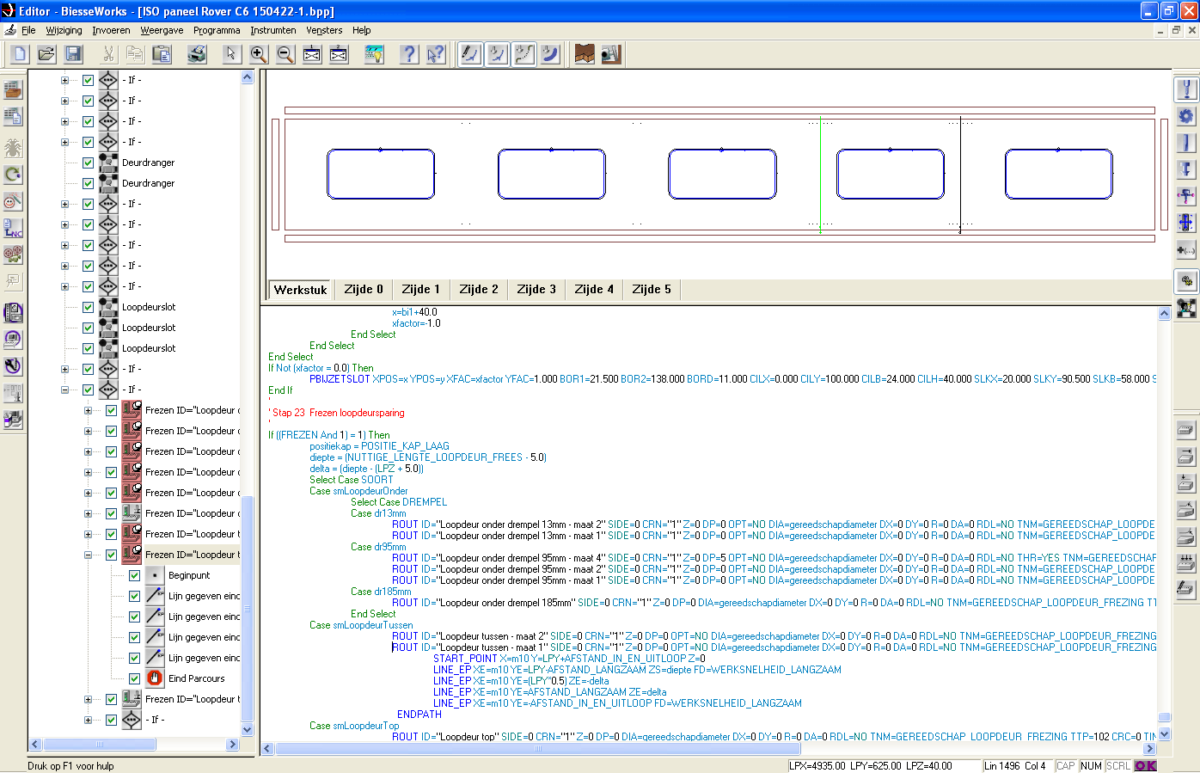

Parametrisch BiesseWorks CNC programma voor het frezen van vensters, ventilatieroosters en loopdeuren

Werktafel met balken en cups voor parameterisch BiesseWorks CNC programma

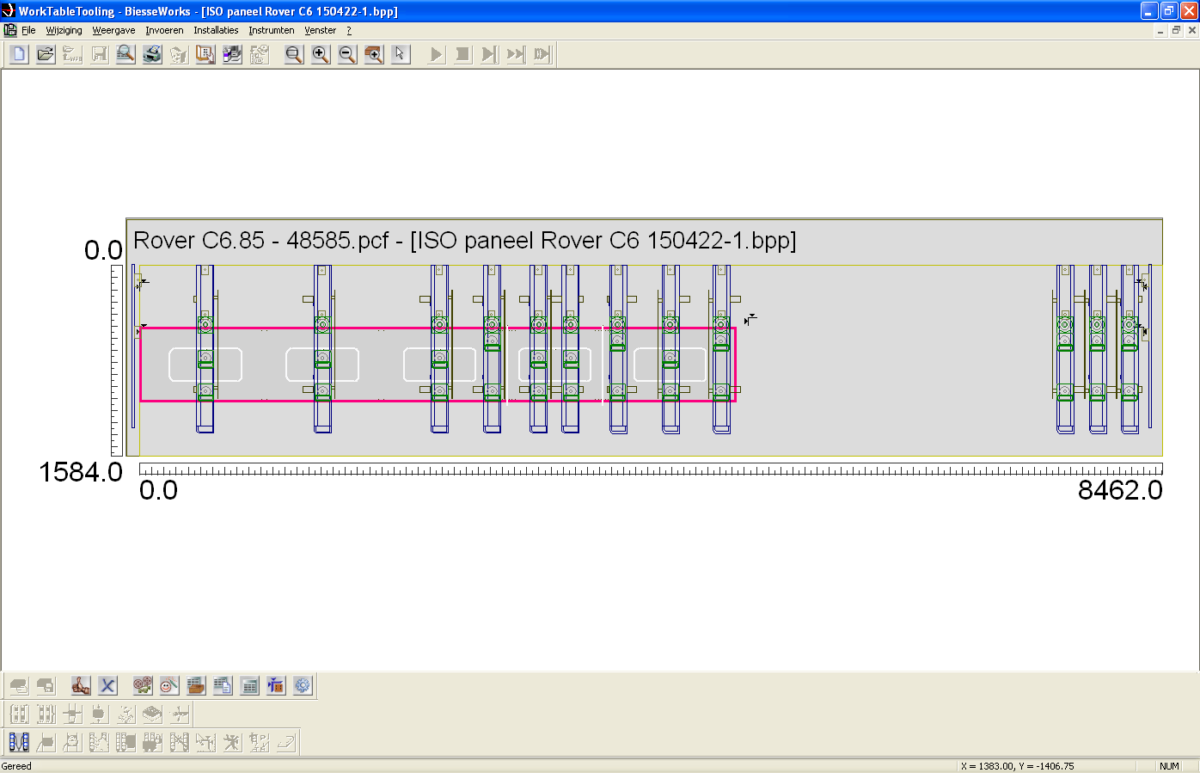

 Voor het uitrekenen van werktafel posities van balken en cups is een apart script geprogrammeerd. Hierdoor worden zoveel mogelijk los gefreesde reststukken ondersteund.

Werklijsten voor Biesse CNC machines

Vanuit de werkvoorbereiding wordt met een Excel applicatie voor alle orders een werklijst geschreven. De werklijst bevat voor de diverse werkstukken uit een order telkens een aanroep naar een parametrisch CNC programma met de juiste parameters van het werkstuk dat gefreesd moet worden.

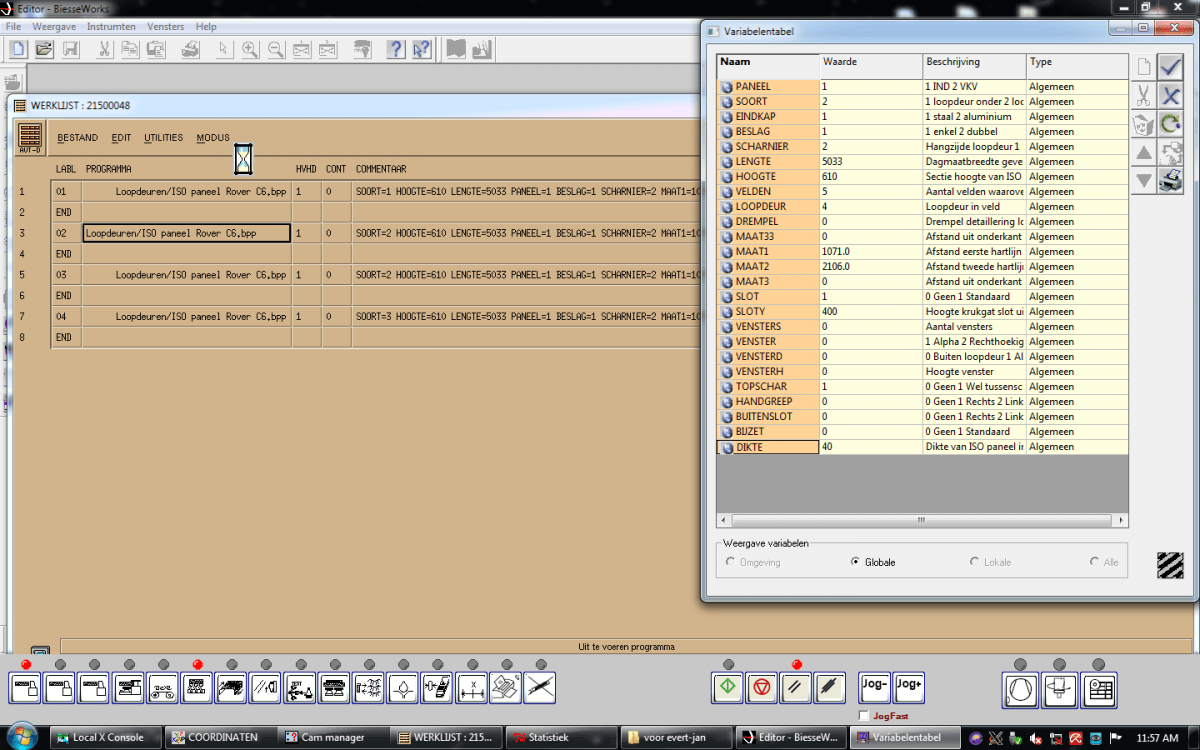

Werklijst voor Biesse CNC machine met parameters voor BiesseWorks programma

In bovenstaande afbeelding een werklijst van een order met parameters van een werkstuk respectievelijk bruin en geel.

Glasvezelversterkte dorpels

Dorpels van glasvezelversterkt kunstof (GVK) zijn sterker, zetten niet uit en hebben een hoge isolatiewaarde.

Voor het bestellen van glasvezelversterkte dorpels is een website ontwikkeld waarop klanten dorpels kunnen ontwerpen. Middels een met de order meegestuurd XML bestand wordt automatisch een CNC machine aangestuurd.

Visuele configurator voor dorpelsystemen

Bekijk diavoorstelling…

De kracht van deze toepassing is de visuele terugkoppeling – middels een technische tekening – van de door een klant ingevulde dorpel maten.

Glaslattenzaag

Middels een Excel werkboek worden parameters voor het boren en zagen van glaslatten weggeschreven naar een XML bestand voor het aansturen van een Stegherr GLS-2 zaagmachine.

Stegherr GLS-2 Excel werkboek

Proliner naar CNC machine

Metingen van kozijnen worden verwerkt tot CNC bestanden voor het frezen van deuren en spiegelstukken.

Pro2CNC schrijft CNC bestanden die rechtstreeks door BiesseWorks of XiLog Plus worden ingelezen.

Met een proliner meetapparaat worden sponningomtrekken van kozijnen ingemeten. Met de Add-in worden deze verwerkt tot een MS-Excel werkboek waarmee de werkvoorbereiding voor het CNC frezen van deuren en spiegelstukken plaatsvindt.

Foto van proliner inmeet apparaat
Bezoek de Proliner naar CNC website www.pro2cnc.nl
