De CAD factory kan met ASP.NET online tekenenwerk genereren. Hierdoor kunnen bedrijven hun klanten online producten laten configureren. De klant krijgt de technische tekening van het product ter controle te zien in de browser en kan deze als DWG, DXF of PDF bestand downloaden.

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Heeft u ook interesse in een ASP.NET webapplicatie, neem dan contact op voor een gratis adviesgesprek.

HDPE Zwembaden

HDPE is een kunststof plaatmateriaal waarmee zwembaden worden gemaakt. HDPE zwembaden kunnen snel geplaatst worden en hebben een lange levensduur.

Het technisch tekenwerk is geautomatiseerd met een op maat geprogrammeerd CAD component dat als .NET Core Web API wordt gehost in Microsoft Azure cloud.

Bekijk video…

De API van het CAD component is geïntegreerd in een online zwembad configurator.
Bovenstaande video toont hoe parameters naar de API worden verstuurd en hoe tekenwerk in AutoCAD DXF, PDF of SVG bestand terugkomt.

Garage zijdeur

Zijdeur met hetzelfde uiterlijk als een garagesectionaaldeur – gemaakt van hoogwaardige aluminium profielen. De deurbladpanelen bestaan uit dubbelwandig verzinkt plaatstaal met een PUR hardschuimkern.

In de afbeelding hierboven kun je met Zoom & Pan details bekijken. Met een dubbelklik ga je terug naar de hele tekening.

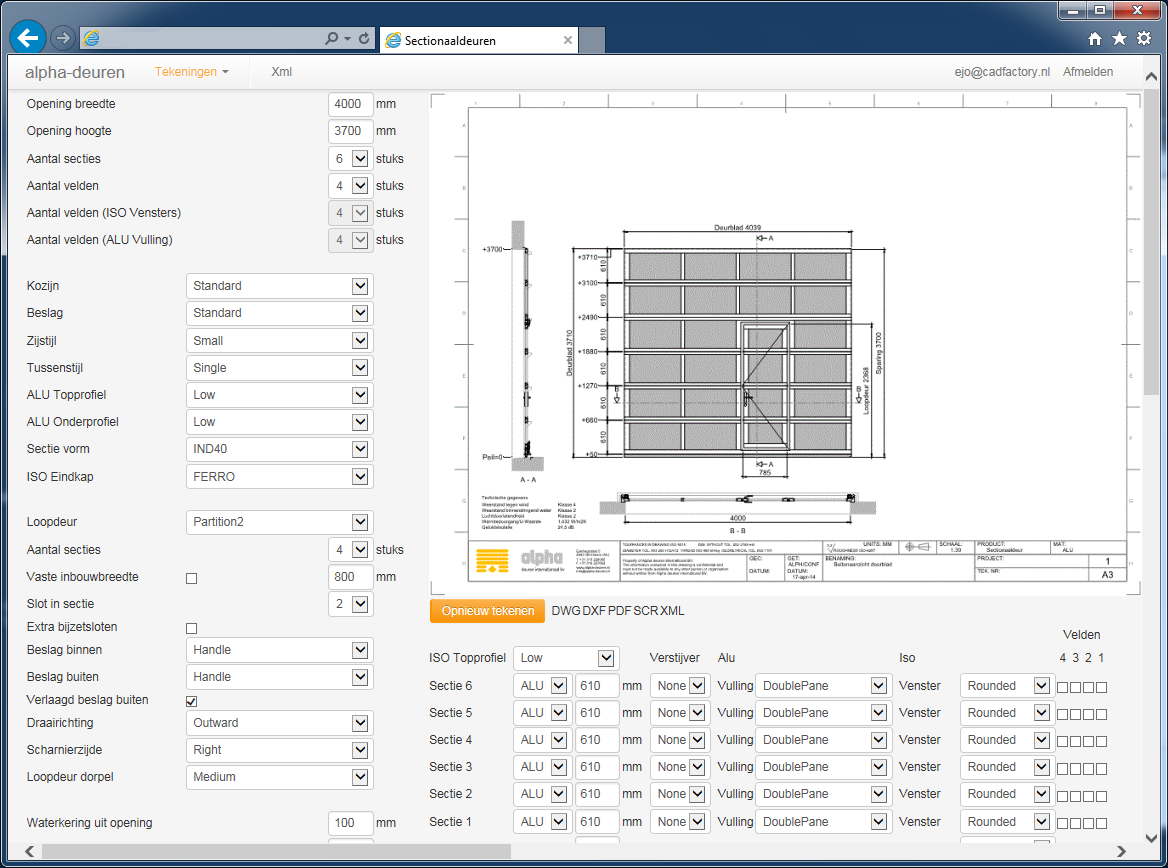

In de product configurator van de klant wordt de CAD tekening op de webserver op basis van parameters gegenereerd. In de browser wordt het resultaat als SVG (Scalable Vector Graphics) getoond.

Hardglazen deuren

Voor een leverancier van glasdeur beslag is een online configurator geprogrammeerd waarmee hardglazen deuren op maat kunnen worden besteld.

Een op de server gegenereerde CAD tekening fungeert in de browser als visuele terugkoppeling tijdens het bestelproces.

Garagedeuren CAD component

Als onderdeel van een webshop is een CAD component geprogrammeerd waarmee tekenwerk van garagedeuren is geautomatiseerd.
Gebruikers van de webshop krijgen hierdoor de mogelijkheid om een CAD tekening en PDF bestand van de door hun geconfigureerde garagedeur te downloaden.

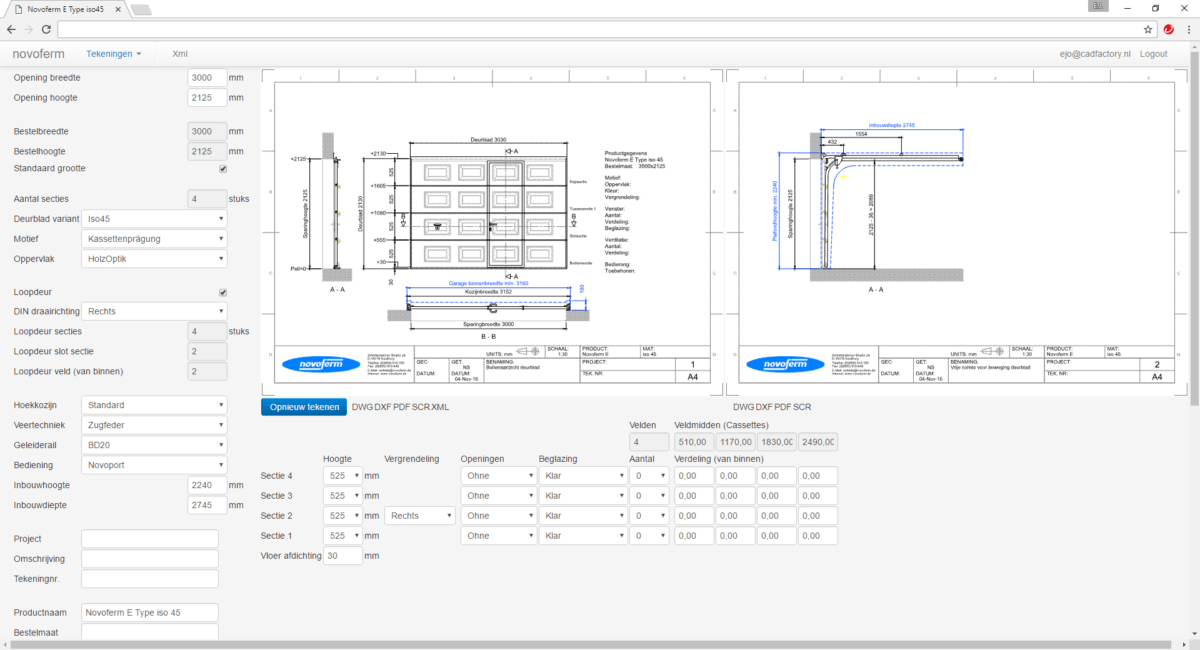

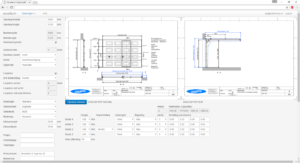

Bovenstaand een afbeelding van de testomgeving van het in C# geprogrammeerde CAD component

Glazen deurluifels configureren

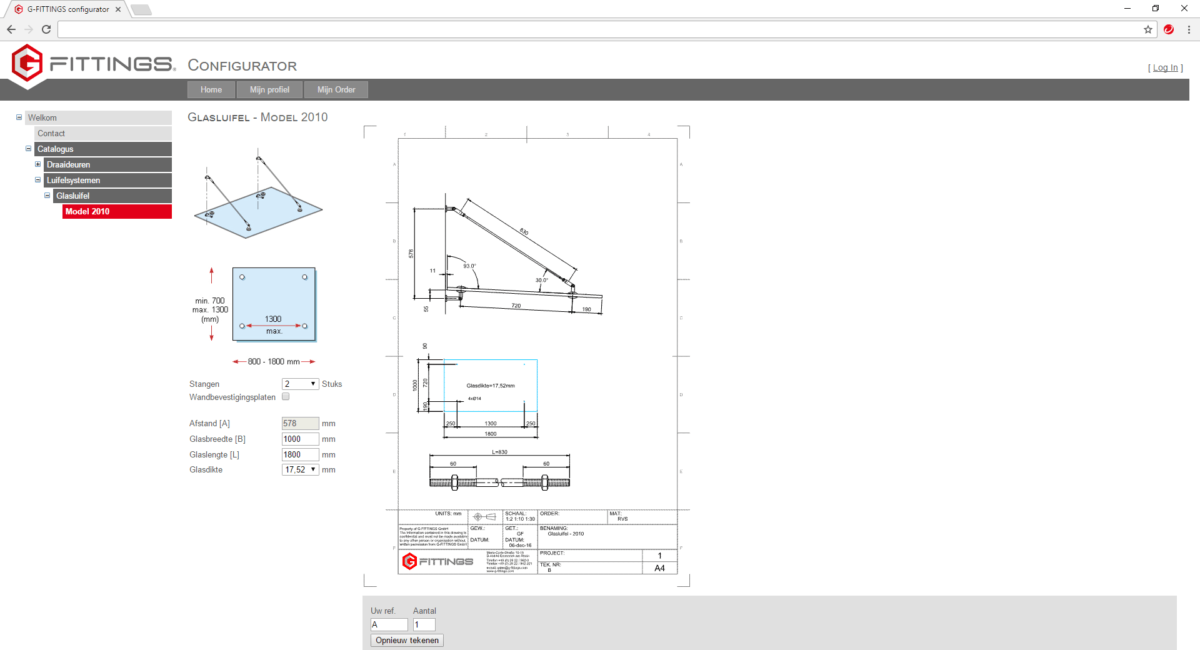

Voor een leverancier van metalen glas beslag is het tekenwerk van glazen deurluifels geautomatiseerd. Door het wijzigen van parameters kan een klant de luifel naar wens configureren en krijgt hij een gemaatvoerde tekening als visuele terugkoppeling te zien.

Vanaf de website kunnen glastekeningen en stuklijsten van beslag als bestelling worden verstuurd naar de leverancier.

Glasvezelversterkte dorpels

Dorpels van glasvezelversterkt kunstof (GVK) zijn sterker, zetten niet uit en hebben een hoge isolatiewaarde.

Voor het bestellen van glasvezelversterkte dorpels is een website ontwikkeld waarop klanten dorpels kunnen ontwerpen. Middels een met de order meegestuurd XML bestand wordt automatisch een CNC machine aangestuurd.

Bekijk diavoorstelling…

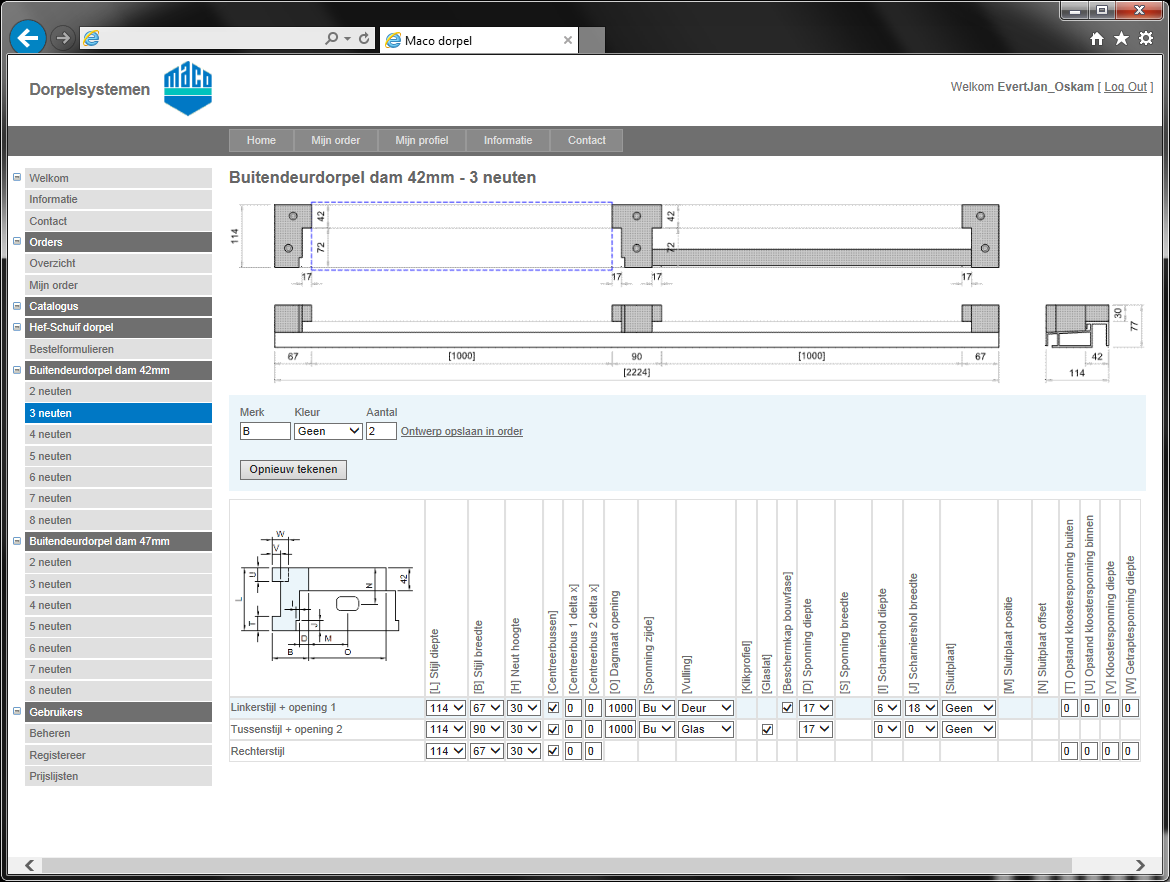

De kracht van deze toepassing is de visuele terugkoppeling – middels een technische tekening – van de door een klant ingevulde dorpel maten.

Sectionaaldeuren

Een sectionaaldeur is een industriële deur die is opgebouwd uit horizontale scharnierende delen, bij opening schuift het deurblad in een railsysteem omhoog.

Bekijk diavoorstelling…

Tekenwerk van deurbladen met diverse indelingen is geautomatiseerd middels een zelfstandige C# .NET applicatie die door verschillende toepassingen kan worden gebruikt.

Online parametrisch tekenen

Een online CAD applicatie is enorm flexibel in zijn mogelijkheden

Voordelen die u realiseert met online CAD zijn:

Innovatief verwerven van offerte aanvragen
Productiviteit verhoging bij uw werkvoorbereiding
Online CAD service voor uw klanten
Juiste maatvoering en toepassing van uw product
ICT als onderscheidende factor met de concurrentie

Bekijk diavoorstelling…

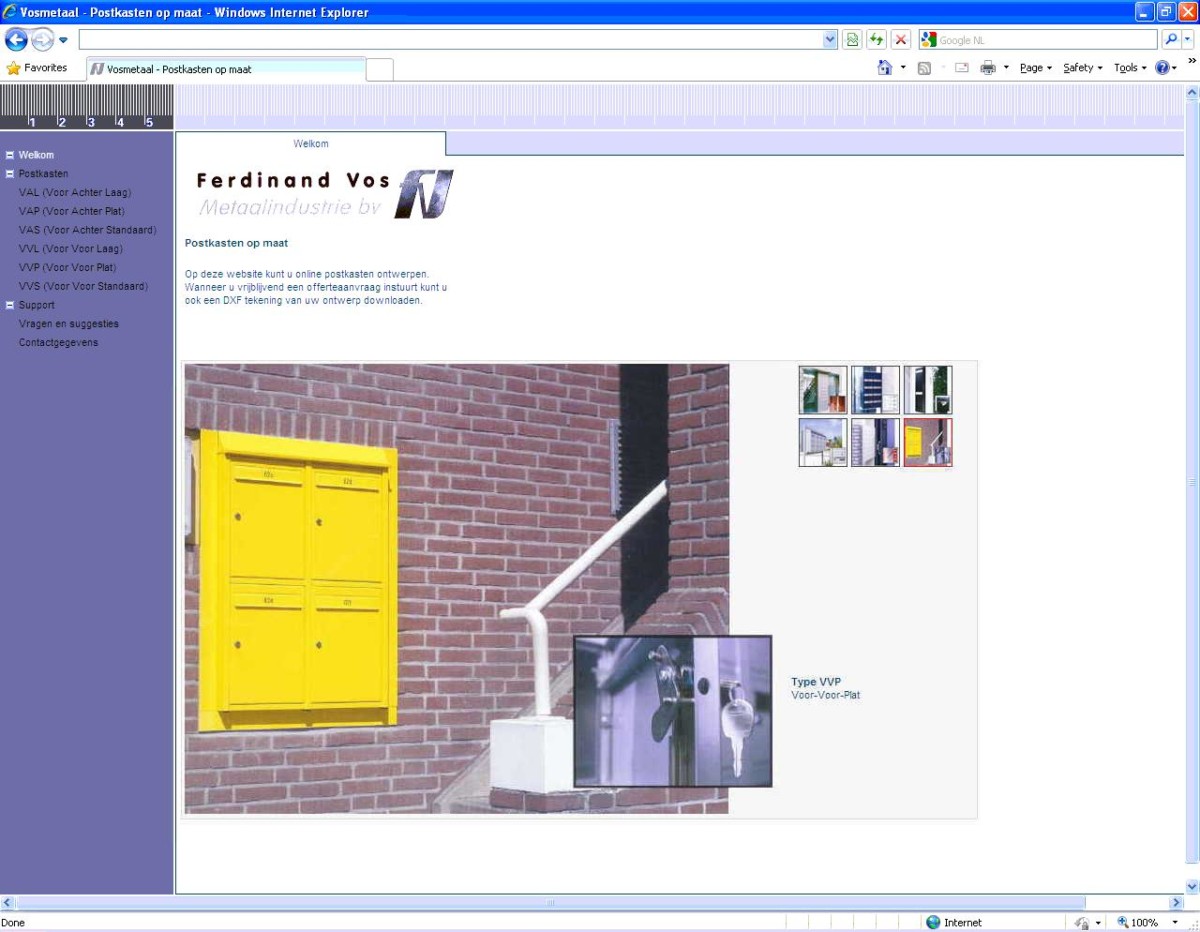

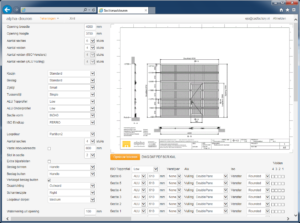

Parameters van een product worden in de webpagina ingevuld, hierna wordt automatisch een tekening aangemaakt die kan worden verstuurd als offerteaanvraag.

Probeer het zelf op www.onlinecad.nl
