Visual Lisp

Met de programmeertaal VisualLisp of ook wel AutoLisp of kortweg Lisp genoemd kunnen op bijzonder efficiënte wijze CAD applicaties worden geprogrammeerd. Een VisualLisp applicatie is extreem onderhoudsarm en daarom een betrouwbare investering.

Bekijk op deze pagina voorbeelden van gerealiseerde opdrachten. Heeft u ook interesse in een VisualLisp applicatie, neem dan contact op voor een gratis adviesgesprek.

Prefab vloerverwarming

Slangen worden met behulp van een robot op matten vastgemaakt en opgerold. De slangen volgen een meanderpatroon waardoor een optimale spreiding van warmte (of koeling) wordt gerealiseerd. Op de bouw rolt een monteur de matten uit en sluit deze aan op een verdeler. Alles volgens een legplan zoals dit op tekening is aangegeven.

AutoCAD plugin - prefab vloerverwarming

Om de werkvoorbereiding te versnellen is een AutoCAD applicatie ontwikkeld waarmee snel matten met meanderpatronen in een plattegrond kunnen worden ontworpen.

Nadat de matten in de tekening zijn aangebracht worden automatisch de bestanden voor het aansturen van de robot gegenereerd. Werkvoorbereiding en productie sluiten hierdoor naadloos op elkaar aan.

Metalstud tekenen en uittrekken

Met deze AutoCAD applicatie kunnen snel metalstud wandtypen worden gekozen en getekend. In de wanden kunnen sparingen worden geplaatst en van een wand kan optioneel een aanzicht worden getekend. Deze AutoCAD applicatie is ontwikkeld in samenwerking met een toonaangevend advies- en engineeringsburo in de afbouw.

Metalstud AutoCAD plugin

Nadat de wanden in de tekening zijn geplaatst kan automatisch een stuklijst worden berekend en in de tekening worden geplaatst of naar Excel worden geëxporteerd.

Meer informatie

Wilt u in detail zien hoe de applicatie werkt dan kun u de uitgebreide video van 6 minuten bekijken.
Bekijk video…

Offerteaanvraag

Met onderstaande formulier kunt u een offerteaanvraag versturen. Wanneer u de het vakblad Plafond en Wand leest kunt u ook de actiecode invullen.


Systeemplafonds tekenen en uittrekken

Met deze AutoCAD applicatie kunnen alle denkbare moduul- en bandraster systeemplafonds worden getekend en uitgetrokken. Ook verlichtingsarmaturen en ventilatieroosters kunnen eenvoudig in de tekening worden opgenomen.

AutoCAD plugin voor het tekenen en uittrekken van systeemplafonds

Met de applicatie kun je

  • Al tijdens de calculatiefase oppervlakten en hoeveelheden bepalen van tegels, profielen, bandrasters, hangers enzovoorts
  • Meerdere plafondtypen tegelijkertijd tekenen en berekenen
  • Reststukken van tegels die overblijven automatisch in naastliggende ruimte indelen
  • Nauwkeurige materiaal rapportages maken en dus efficiënt inkopen
  • Aangemaakte plafondrasters ook gebruiken in Revit
  • Exporteren naar Excel
  • Een professionele tekening afleveren met de bijbehorende maten

Snel terugverdiend

De ervaring heeft geleerd dat de kosten van een gebruikslicentie na twee tot drie middelgrote projecten op besparing aan manuren is terugverdiend. Ten opzichte van handmatig calculeren is er een tijdsbesparing van zeker 50% waardoor klanten minder lang hoeven te wachten op een offerte.

Meer informatie

Wilt u in detail zien hoe de applicatie werkt dan kun u de uitgebreide video van 10 minuten bekijken.
Bekijk video…

Gebruikers interview

U kunt hieronder ook een gebruikers interview lezen uit het vakblad ‘Plafond en Wand.info’ over de forse tijdsbesparing die met deze AutoCAD applicatie wordt behaald.


Offerteaanvraag

Met onderstaande formulier kunt u een offerteaanvraag versturen. Wanneer u de het vakblad Plafond en Wand leest kunt u ook de actiecode invullen.


Legplannen dakbestrating

Buitenruimte op daken van gebouwen krijgt dankzij dakbestrating een functie als terras of parkeerdak. Dakbestrating bestaat uit speciale betontegels en oplegpunten.

AutoCAD applicatie voor legplannen dakbestrating

Bekijk video…

Een op maat geprogrammeerde AutoCAD applicatie assisteert een tekenaar bij het sneller ontwerpen van een legplan waarin tegels en passtukken zijn uitgetekend.
Hierna maakt de applicatie automatisch een hoeveelheden rapportage.

Gaaswanden AutoCAD plugin

Gaaswanden zijn samengesteld uit panelen, draaideuren, schuifdeuren, staanders en hoekverbindingen en worden toegepast als scheidingswanden of machine afscherming.
Met een maatwerk AutoCAD plugin kan snel in een bestaande plattegrond een gaaswand worden ontworpen.

AutoCAD plugin voor het automatiseren van gaaswanden

De panelen in de gaaswand worden automatisch bemaat en van onderdelen kan een stuklijst met artikelnummers in de tekening worden geplaatst.

Horizontaal gestuurd boren

Een boorinstallatie (rig) kan horizontaal gestuurd boren en kabels en leidingen in de grond aangelegd op plaatsen waar géén sleuf kan worden gegraven.

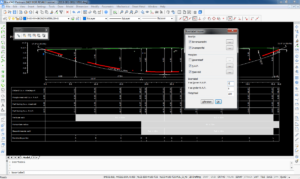

AutoCAD en BricsCAD applicatie voor horizontaal gestuurd boren van kabels en leidingen

Met deze AutoCAD en BricsCAD applicatie kunnen snel werktekeningen en revisietekeningen worden gemaakt voor gestuurde boringen.

AutoCAD applicatie onderhoud

In de praktijk kan het soms een probleem zijn om een applicatie op nieuwe versies van AutoCAD goed te laten werken. Onderstaande applicatie is herschreven om eenvoudig onderhoud en een snelle werking van de applicatie in de toekomst te garanderen. In de nieuwe opzet van de AutoCAD applicatie is rekening gehouden met het volgende:

  • Opzet als Plug-in zodat de applicatie automatisch wordt geïnstalleerd
  • Gebruikers interface als Partial menu met één overzichtelijk Ribbon menu
  • VBA is vervangen door VisualLisp waardoor tekeningen sneller openen en sluiten
  • Verwijderen van programmacode van achterhaalde functies waarvoor AutoCAD inmiddels zelf commando’s heeft

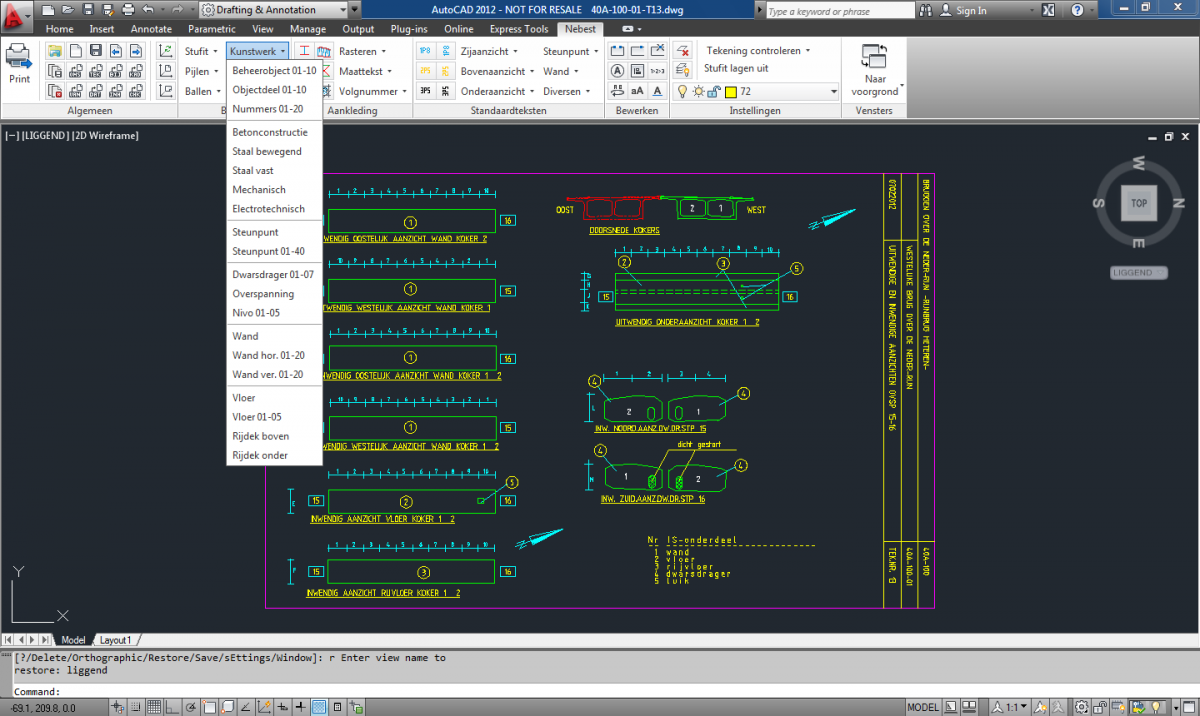

Custom_AutoCAD_Ribbon

Bovenstaande AutoCAD applicatie bevat meer dan 150 tekenfuncties en is al meer dan 20 jaar in gebruik om snel inspectie- en onderhoudsgegevens van bruggen, tunnels, aquaducten en viaducten mee te visualiseren.

Leveranciersapplicatie

In een leveranciersapplicatie zijn voorschriften voor een juiste maatvoering en toepassing van een product ingebouwd.

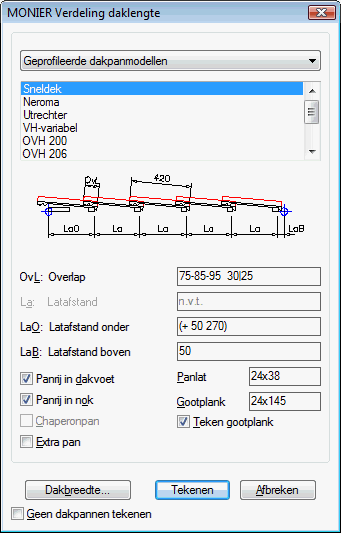

Dialoogbox met parameters voor het uittekenen van dakpannen over de lengte van een dak

Een bouwkundig tekenaar kan geheel geautomatiseerd en volgens de eisen van de leverancier, panverdelingen in zijn tekenwerk uitzetten. Tevens ontsluit deze applicatie een complete symbolenbibliotheek met panmodellen. De applicatie kunt u downloaden van de monier website.

Maatvoeren en uitzetten

Meetpunten is een AutoCAD applicatie waarmee de werkvoorbereiding voor maatvoer- en uitzetwerkzaamheden met een Total Station wordt gedaan.

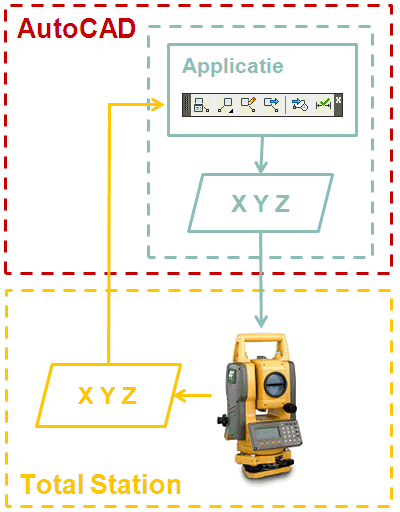

Afbeeding met schema van AutoCAD koppeling met TotalStation

Bovenstaand schema verduidelijkt de werking van de meetpunten applicatie.

Schermafbeeldingen

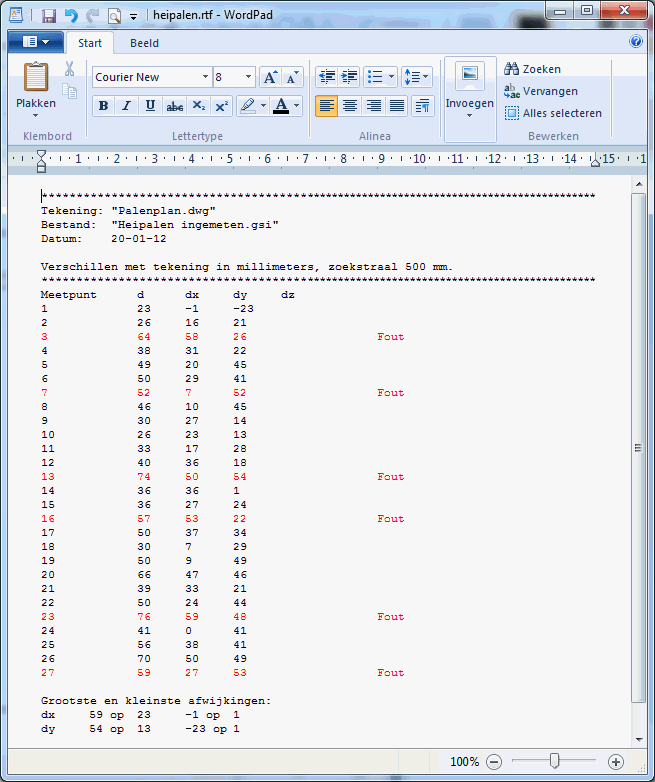

Verschillenlijst

Verschillen rapportage tussen meetpunten in de tekening en meetpunten die in het werk zijn gemeten.

Verschillenlijst met misstanden heipalen

Zoekstraal en tolerantie kunnen worden opgegeven waarna verschillen en fouten (paalmisstanden) worden gerapporteerd.

Feature matrix

check Standaard aanwezig
1 Plaatsen meetpunten met leader en nummer check
2 Automatisch plaatsen met behulp van selectieset check
3 Overnemen bestaande nummering in palenplan check
4 Dialoogvenster voor actieve instellingen check
5 Dialoogvenster voor wijzigen van nummering en eigenschappen van meetpunten check
6 Controle dubbele meetpunt nummers check
7 Controle op aangepaste maattekst van maatlijnen check
8 Exporteer meetpunten naar tekstbestand check
9 Importeer meetpunten uit tekstbestand check
10 Verschillenlijst meetpunten in tekening met bestand check

De meetpunten applicatie heeft een complete set functies en wordt geleverd voor de full version van AutoCAD of AutoCAD MAP.

Isolerend afschotsysteem

Met een isolerend afschotsysteem bestaande uit isolatieplaten en mortel wordt een optimaal afschot gecreëerd.

Foto van verwerking van isolerend afschotsysteem

AutoCAD wordt gebruikt om een legplan van isolatieplaten in een plattegrond van het dak te tekenen. Vanaf ieder punt op een dak moet water ongehinderd naar afvoeren vloeien.

  1. De hoogte en plaats van isolatieplaten zijn ten opzichte van afvoerpunten uitgerekend.
  2. Iedere plaatdikte heeft zijn eigen kleur en per plaatdikte wordt het aantal platen en verpakkingen in een tabel samengevat.

Bekijk PDF van legplan…

Traphekken

Het tekenen van traphekken kan veel tijd kosten. Wanneer ingewikkeld tekenwerk is geautomatiseerd wordt veel tijd bespaard.

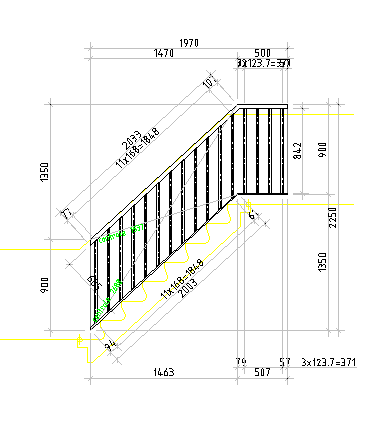

Geautomatiseerd tekenwerk van spijlhek langs trapboom en trapbordes
Middels een dialoogbox worden afmetingen ingevoerd van de onderdelen van een traphek. Hierna kan in de tekening een omtreklijn van het traphek worden aangewezen. De hoekpunten van de omtreklijn bepalen hoe het traphek wordt getekend en er zijn diverse vormen mogelijk.

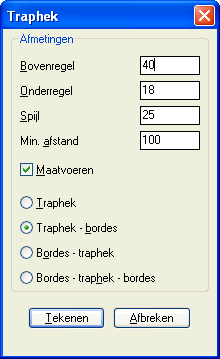

Dialoogbox voor invoer van paramters van spijlhek langs trapboom en trapbordes

Balkon en galerijhekken

Met deze AutoCAD applicatie is productietekenwerk tot in detail uit te werken en te controleren.

In de productiefase worden middels een database koppeling met SQL-Server, productiegangen voor de fabriek gepland. En diverse rapporten afgedrukt.

Met behulp van een bibliotheek met maatloze productietekeningen van balkons en galerijen onderdelen, wordt automatisch tekenwerk in een plattegrond geplaatst. Van een plattegrond kunnen diverse kleurvarianten worden geleverd door aan merken een nabehandeling en kleur toe te kennen. Nadat het tekenwerk van een order met de applicatie is uitgewerkt. Worden de maatvoeringen, het aantal merken en hun kleuren op de tekeningen automatisch in een tabel ingevuld.

  1. Bibliotheek met maatloze productietekeningen
    AutoCAD tekening van mono voor productie van spijlhekken
  2. Automatisch aangemaakt tekenwerk in een plattegrond
    In AutoCAD tekening geplaatste spijlhekken met uniek merk
  3. Achteraf toekennen van nabehandeling en kleur aan merken in een plattegrond
    Dialoogbox RAL kleur toe te kennen aan merken in AutoCAD tekening
  4. Automatisch ingevulde tabel met maatvoering van merken uit de plattegrond
    Automatisch ingevulde parameters van mono voor productie van spijlhekken

Prefab bergingen

Via het invullen van verschillende dialoogboxen wordt het offerte- en productietekenwerk in één keer geautomatiseerd aangemaakt.

In dezelfde tijd twee keer zoveel offertes de deur uit

Deze applicatie is in gebruik bij één van de zelfstandige werkmaatschappijen van een fabrikant van houtconstructies.

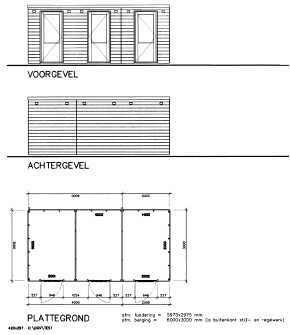

Afdruk van tekening met houten bergingen

Via het invullen van verschillende dialoogboxen wordt het offertetekenwerk geautomatiseerd aangemaakt. Later kan dit ook met dezelfde applicatie worden gewijzigd. Op de achtergrond wordt direct het productietekenwerk, materiaalverbruik en de zaagstaat gegenereerd.

Metselverbanden

Deze applicatie is aan architectenbureaus verstrekt door het Koninklijk Verbond van Nederlandse Baksteenfabrikanten.

Een stimulans voor gebruik van traditionele metselverbanden

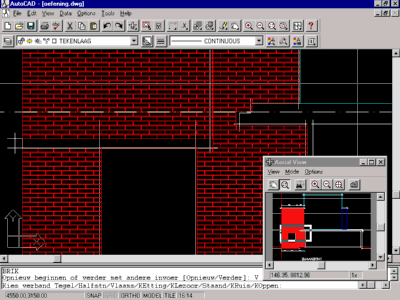

Tekening in AutocAD van metselwerk in halfsteensverband

In een schematische tekening van een gevel beantwoordt de tekenaar enkele vragen over het toe te passen metselverband, het steenformaat en de plaats van dilataties en lateiconstructies. Met één druk op de knop wordt de tekening automatisch aangepast op koppen- en lagenmaat. Vervolgens verschijnt het steenverband en kan de tekening worden voorzien van maatvoering.

Glazen bouwstenen

Maatwerk applicatie die productietekenwerk van betonelementen met hierin een verdeling van glazen bouwstenen automatiseert.

Meer dan 400% tijdwinst

Al vele jaren is deze applicatie in gebruik op de tekenkamer van een adviesbureau. In opdracht van de fabrikant tekent en rekent dit bureau aan prefab betonelementen met daarin een verdeling van glazen bouwstenen.

AutoCAD glazen bouwstenen applicatie

Met behulp van één lijn, die de malzijde van de bekisting van het betonelement beschrijft, worden automatisch een doorsnede en aanzicht van het betonelement gegenereerd.
