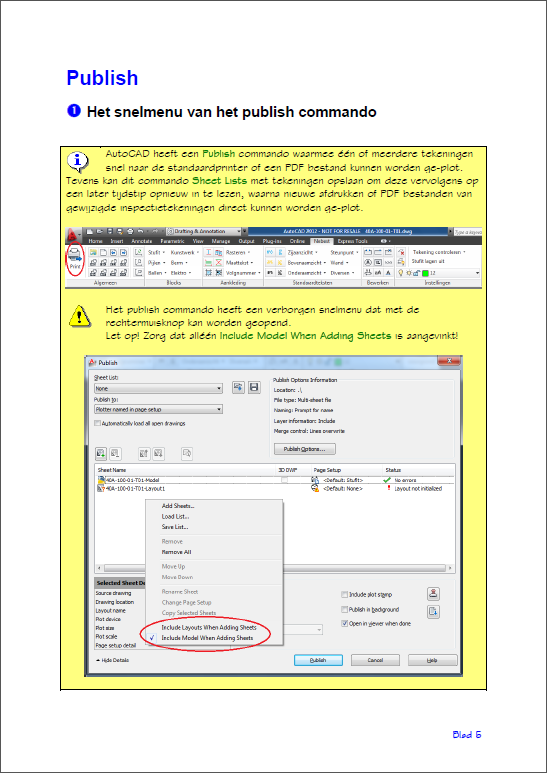

CAD applicaties: tekenwerk automatiseren

De CAD Factory programmeert CAD applicaties, AutoCAD plugins, add-ons, extensions en ASP.NET websites voor het automatiseren van tekenwerk. Hierdoor kan een klant in zijn processen sneller tekenen, rekenen, rapporteren en produceren. Binnen een gesteld kader van eisen, kosten en functionaliteit zijn optimaal renderende en creatieve maatwerk oplossingen gerealiseerd die u op deze website kunt bekijken.

Truss- en rigging materialen

In het Amsterdam RAI complex is het ophangen van complete constructies aan de orde van de dag.

Rigging

Een constructie bestaat naast ophangpunten, draden en aluminium truss systemen ook uit de nodige hijsmiddelen, huisgereedschappen, belichting en alle mogelijke presentatiematerialen.

Rigging_AutoCAD_tekning
Rigging_AutoCAD _tool_palettes

Voor iedere beurs worden de ophangpunten en rigging materialen in een AutoCAD tekening geplaatst. In excel worden de materialen geteld en vind een controle op de aanwezige voorraad plaats.

Platformliften

De kracht van een platformlift zit verborgen in de spindel en aandrijfmoer.
De bouwkundige voorbereidingen voor een platformlift zijn nihil. De liftschacht bestaat uit meegeleverde panelen en een liftput en machineruimte zijn niet van toepassing.

Automatisch gegenereerde tekening van platformlift

Het offerte tekenwerk van deze liften is volledig geautomatiseerd. Voor deze CAD applicatie is de rekenkracht van Excel gekoppeld aan de tekenkracht van AutoCAD.

Materiaal- en urenregistratie

Access applicatie voor registratie van op de bouwplaats verwerkte materialen en gewerkte uren. De applicatie kan per week een bestand exporteren met de gewerkte uren van payroll medewerkers.

  • Kostenbewaking van project middels rapportage in Excel
  • Importeren van materiaalverbruik uit AutoCAD tekenwerk
  • Mogelijkheid voor default taken met uren per medewerker
  • Accorderen van uren van payroll medewerkers voorafgaand aan export

Schermafbeeldingen van Access applicatie voor materiaal en urenregistratie

Materiaalverbruik op een project kan aan de database worden toegevoegd middels een exportbestand van een AutoCAD tekening

Schermafbeeldingen…

Bedrijfswageninrichting

Met lichtgewicht laden, koffers, bakken en kleppen wordt elke gewenste bedrijfswageninrichting gerealiseerd.

Foto van finnerup bedrijfswageninrichting

Via tool palettes in AutoCAD LT worden blocks die zijn voorzien van bestelnummers in de tekening geplaatst.

De bestelnummers worden automatisch ingelezen in MS-Excel en vormen de basis van een calculatie.

Isolerend afschotsysteem

Met een isolerend afschotsysteem bestaande uit isolatieplaten en mortel wordt een optimaal afschot gecreëerd.

Foto van verwerking van isolerend afschotsysteem

AutoCAD wordt gebruikt om een legplan van isolatieplaten in een plattegrond van het dak te tekenen. Vanaf ieder punt op een dak moet water ongehinderd naar afvoeren vloeien.

  1. De hoogte en plaats van isolatieplaten zijn ten opzichte van afvoerpunten uitgerekend.
  2. Iedere plaatdikte heeft zijn eigen kleur en per plaatdikte wordt het aantal platen en verpakkingen in een tabel samengevat.

Bekijk PDF van legplan…

Traphekken

Het tekenen van traphekken kan veel tijd kosten. Wanneer ingewikkeld tekenwerk is geautomatiseerd wordt veel tijd bespaard.

Geautomatiseerd tekenwerk van spijlhek langs trapboom en trapbordes
Middels een dialoogbox worden afmetingen ingevoerd van de onderdelen van een traphek. Hierna kan in de tekening een omtreklijn van het traphek worden aangewezen. De hoekpunten van de omtreklijn bepalen hoe het traphek wordt getekend en er zijn diverse vormen mogelijk.

Dialoogbox voor invoer van paramters van spijlhek langs trapboom en trapbordes

Calculeren met Excel

Met deze Excel Add-in worden snel calculaties van sporendaken gemaakt.

Middels een dialoogbox (wizard) worden kenmerken van meerdere woningtypen met ieder één of meer dakvlakken ingevoerd. Per dakvlak kan worden opgegeven met welke detailering de dakvoet, het tussensteunpunt, de nok en dakranden moeten worden berekend. Hierna worden hoeveelheden van materialen en bewerkingen automatisch samengevat in een prijsspecificatie.

Dialoogbox voor invoer van parameters van sporendaken

Bij zadeldaken met knieschot worden volgens NEN 6702 en NEN 6760 met Excel berekeningen gemaakt en constructieve eisen gecontroleerd.

Capaciteitsplanning

Een goede capaciteitsplanning is van cruciaal belang voor een transparante bedrijfsvoering.

Als bedrijfsleider heeft u de capaciteit, geplande uren en de voortgang van de diverse afdelingen in één oogopslag zichtbaar.

Een afdelingshoofd kan naar keuze gebruik maken van een dag- of weekplanning. Op een apart blad wordt voor iedere werknemer, productieunit of onderaannemer de beschikbaarheid opgeven. Deze gegevens worden automatisch per dag of week boven in de planning getoond. Hierdoor is direct zichtbaar of er nog ruimte is om een nieuwe taak te plannen.

  1. De bedrijfsleider maakt een order aan en kiest per afdeling een start- en eindweek met een prognose van de uren. Deze gegevens verschijnen automatisch in de planning van afdelingshoofden.
  2. Nadat afdelingshoofden hun planning hebben ingevuld en opgeslagen, wordt de hoofdplanning van de bedrijfsleider bijgewerkt. En wordt voor hem zichtbaar of voor orders de geplande weken voor werkvoorbereiding, productie of montage moeten opschuiven.

Afbeelding met overzicht van Excel werkboeken van capaciteitsplanning

Schermafbeeldingen…

Dag- en weekplanningen

Met dit Excel sjabloon kunnen eenvoudige dag- en weekplanningen worden gemaakt.

De planning kan maximaal uit 40 weken en 70 taken bestaan en de beginweek kan naar keuze vallen in een periode van 2 jaar. Op een apart werkblad zijn voor 2 jaar datums opgegeven waarop niet niet gewerkt kan worden.

  1. Door dubbelklikken op een cel verschijnt een dialoogbox waarmee gegevens van taken en mijlpalen worden ingevoerd of gewijzigd.
    Schermafbeelding van Excel werkblad met projectplanning

Proefsleuven tekenen

Tijdens nieuwbouw- of herinrichtingsprojecten worden grondwerkzaamheden uitgevoerd. Om schade aan bestaande kabels en gas- en waterleidingen en gevaar voor mensen te voorkomen, worden vooraf eerst meerdere proefsleuven gegraven.

Dit graafwerk van lange smalle sleuven gebeurt met de hand en kabels en leidingen die in de grond zichtbaar zijn, worden geïnventariseerd en ingemeten ten opzichte van een referentiepunt.
Op deze manier worden exacte leidinggegevens van de kabels en leidingen verkregen die met een AutoCAD applicatie automatisch worden omgezet in een proefsleuftekening.
Deze tekening bestaat onder andere uit een legenda en een dwarsprofiel waarin de afstand en diepte van de aangetroffen kabels en leidingen gemaatvoerd zichtbaar zijn.

AutoCAD tekening van proefsleuf met kabels en leidingen

Rapportage

In de praktijk worden op meerdere plaatsen voor een project proefsleuven gegraven en wordt van iedere proefsleuf één tekening gemaakt. De tekeningen samen, vormen een rapportage waardoor tijdens planning en ontwerp al rekening kan worden gehouden met aanwezige kabels en leidingen. En waarmee tijdens de uitvoering aannemers in staat worden gesteld zorgvuldig te graven.

Bekijk video…

In de video bij deze post is te zien dat veel tijd bespaard kan worden als tekenwerk automatisch wordt gegenereerd.

Maakt u proefsleuftekeningen die vergelijkbaar zijn maar is dit nog niet geautomatiseerd neem dan contact op met de CAD Factory.

Proliner naar CNC machine

Metingen van kozijnen worden verwerkt tot CNC bestanden voor het frezen van deuren en spiegelstukken.

Pro2CNC schrijft CNC bestanden die rechtstreeks door BiesseWorks of XiLog Plus worden ingelezen.

Met een proliner meetapparaat worden sponningomtrekken van kozijnen ingemeten. Met de Add-in worden deze verwerkt tot een MS-Excel werkboek waarmee de werkvoorbereiding voor het CNC frezen van deuren en spiegelstukken plaatsvindt.

Foto van proliner inmeet apparaat
Bezoek de Proliner naar CNC website www.pro2cnc.nl

AutoCAD stuklijsten applicatie

Items in tekenwerk worden uitgetrokken en getotaliseerd in Excel. Hierna wordt een stuklijst als tabel teruggeplaatst in de tekening.

Foto van telecom installatie in vakwerkmast

In tekeningen van telecom installaties worden – items van standaard- en specifieke onderdelen geplaatst. De items worden hierna getotaliseerd en als stuklijsten in de tekening teruggeplaatst.

Deze toepassing werkt ook in AutoCAD LT.

Balkon en galerijhekken

Met deze AutoCAD applicatie is productietekenwerk tot in detail uit te werken en te controleren.

In de productiefase worden middels een database koppeling met SQL-Server, productiegangen voor de fabriek gepland. En diverse rapporten afgedrukt.

Met behulp van een bibliotheek met maatloze productietekeningen van balkons en galerijen onderdelen, wordt automatisch tekenwerk in een plattegrond geplaatst. Van een plattegrond kunnen diverse kleurvarianten worden geleverd door aan merken een nabehandeling en kleur toe te kennen. Nadat het tekenwerk van een order met de applicatie is uitgewerkt. Worden de maatvoeringen, het aantal merken en hun kleuren op de tekeningen automatisch in een tabel ingevuld.

  1. Bibliotheek met maatloze productietekeningen
    AutoCAD tekening van mono voor productie van spijlhekken
  2. Automatisch aangemaakt tekenwerk in een plattegrond
    In AutoCAD tekening geplaatste spijlhekken met uniek merk
  3. Achteraf toekennen van nabehandeling en kleur aan merken in een plattegrond
    Dialoogbox RAL kleur toe te kennen aan merken in AutoCAD tekening
  4. Automatisch ingevulde tabel met maatvoering van merken uit de plattegrond
    Automatisch ingevulde parameters van mono voor productie van spijlhekken

Scriptsheets Excel Add-in

COM Add-in voor MS-Excel die programmeren met AutoCAD commandscripts op een unieke manier mogelijk maakt.

De CAD Factory heeft voor MS-Excel  een gratis Add-In ontwikkeld waardoor het mogelijk wordt middels script-commando’s complete AutoCAD programma’s te schrijven. Alle tekenopdrachten worden via een script-bestand doorgegeven aan AutoCAD. Dit werkt ook prima in de goedkope LT (Low Technology) versies van AutoCAD.

Het automatiseren van tekenwerk in AutoCAD is met de Add-In voor MS-Excel, op een unieke manier mogelijk. Kijk verder op de Engelstalige website www.scriptsheets.com die hiervoor door de CAD factory is opgezet.

www.scriptsheets.com

Database rapportages

Een Excel draaitabel als database rapportage is door de gebruiker achteraf altijd aanpasbaar

Normale database rapporten zijn alléén met de hand aanpasbaar nadat ze op papier zijn geprint. Het voordeel van een rapportages in Excel is dat deze aanpasbaar zijn voordat ze worden geprint.

  1. Een database query met ge-prefixte veldnamen is alles dat nodig is om automatisch een draaitabel rapportage in MS-Excel aan te maken.

Rapportage in Excel van te coaten onderdelen uit AutoCAD tekening
