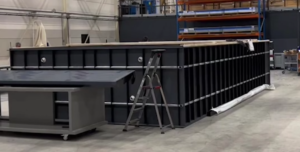

Een constructie bestaat naast ophangpunten, draden en aluminium truss systemen ook uit de nodige hijsmiddelen, hijsgereedschappen, belichting en alle mogelijke presentatiematerialen.

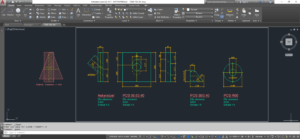

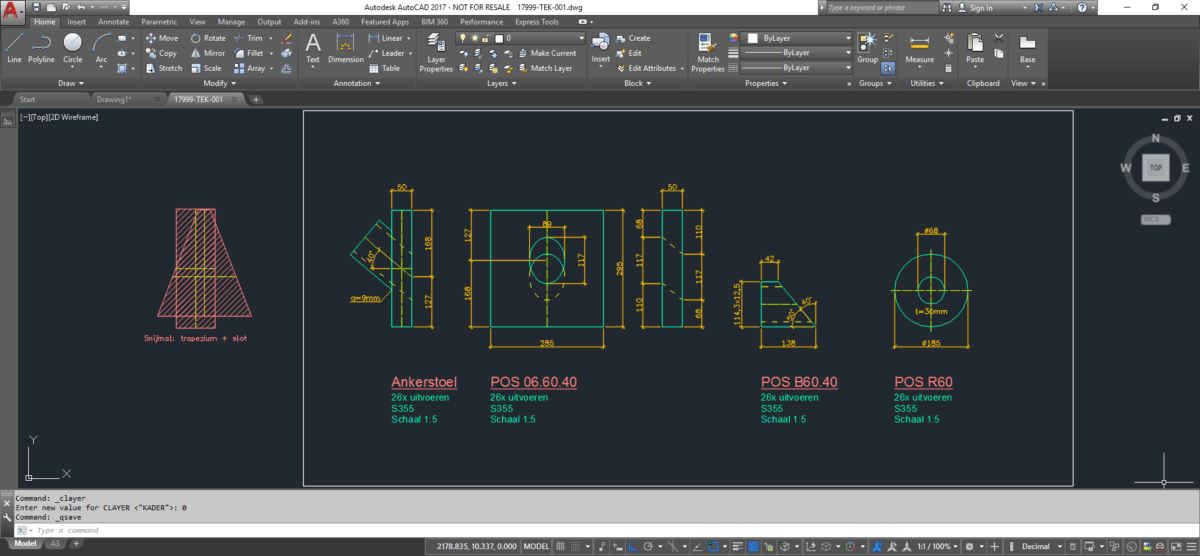

Via tool palettes in AutoCAD LT worden blocks die zijn voorzien van bestelnummers in de tekening geplaatst.

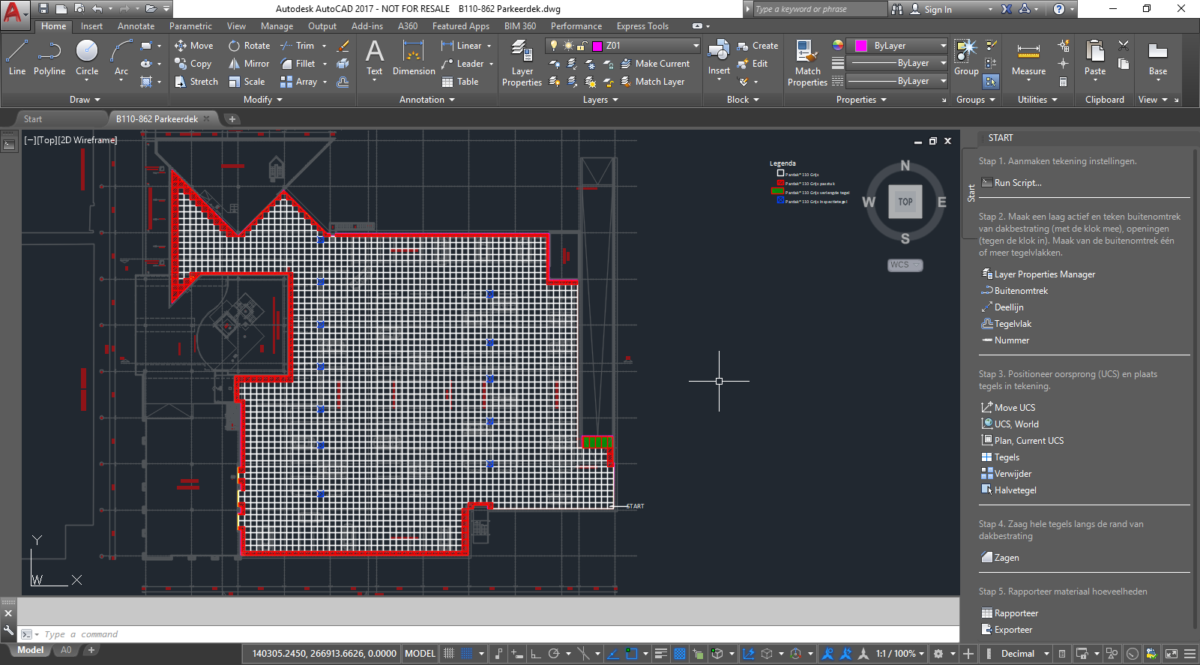

AutoCAD wordt gebruikt om een legplan van isolatieplaten in een plattegrond van het dak te tekenen. Vanaf ieder punt op een dak moet water ongehinderd naar afvoeren vloeien.

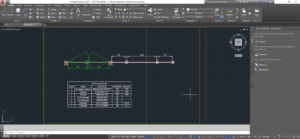

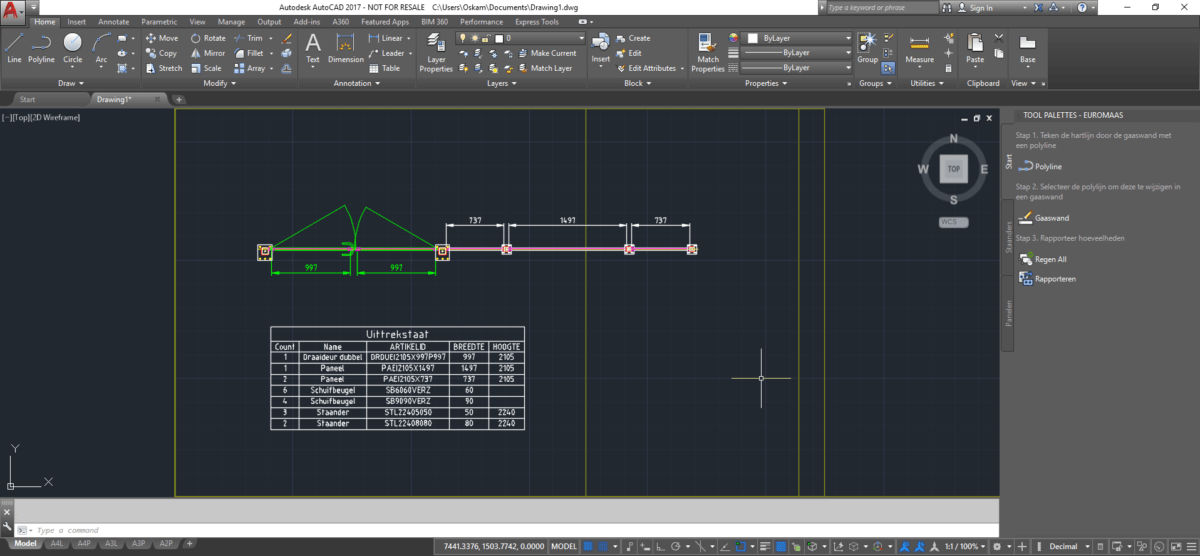

Middels een dialoogbox worden afmetingen ingevoerd van de onderdelen van een traphek. Hierna kan in de tekening een omtreklijn van het traphek worden aangewezen. De hoekpunten van de omtreklijn bepalen hoe het traphek wordt getekend en er zijn diverse vormen mogelijk.

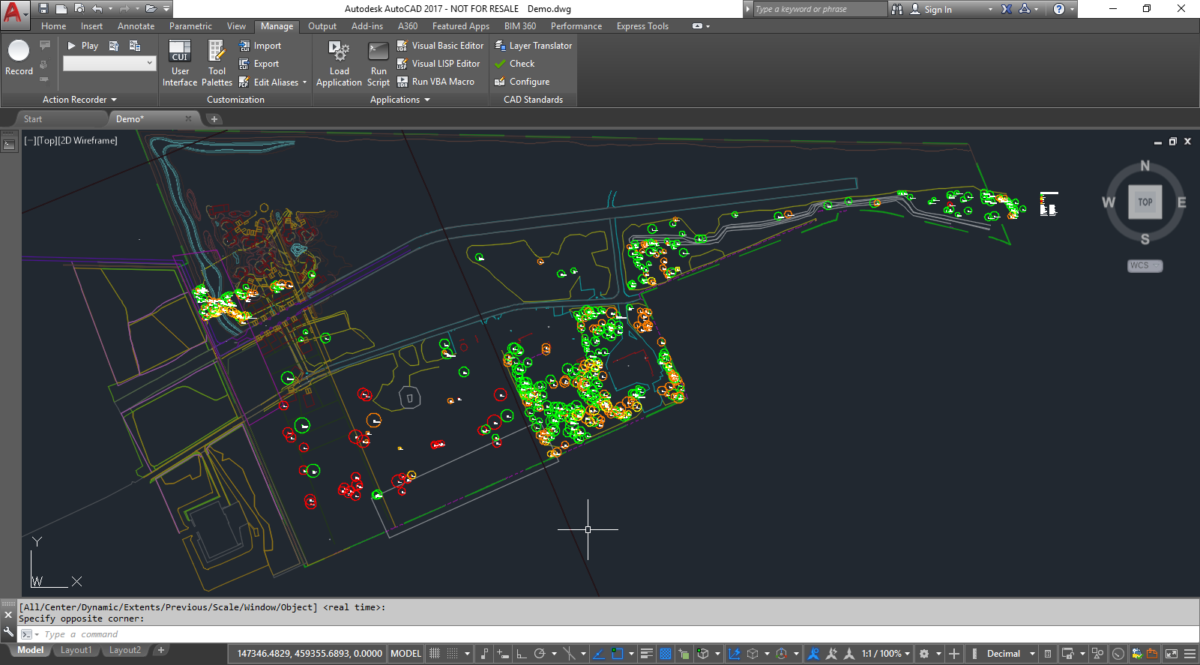

Een beheerder verzamelt alle foto's en PDF bestanden met bijbehorende geo-coördinaten in een spreadsheet. Vanuit deze spreadsheet worden automatisch alle benodigde bestanden voor de online kaarten aangemaakt.

1. De bedrijfsleider maakt een order aan en kiest per afdeling een start- en eindweek met een prognose van de uren. Deze gegevens verschijnen automatisch in de planning van afdelingshoofden.


2. Nadat afdelingshoofden hun planning hebben ingevuld en opgeslagen, wordt de hoofdplanning van de bedrijfsleider bijgewerkt. En is direct zichtbaar of er voor een order in de werkvoorbereiding, productie of montage problemen zijn.

Een afdelingshoofd kan naar keuze gebruik maken van een dag- of weekplanning. Op een apart blad wordt voor iedere werknemer, productieunit of onderaannemer de beschikbaarheid opgeven.
Deze gegevens worden automatisch per dag of week boven in de planning getoond. Hierdoor is direct zichtbaar of er nog ruimte is om een nieuwe taak te plannen.

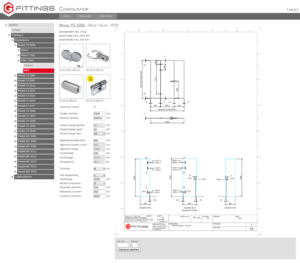

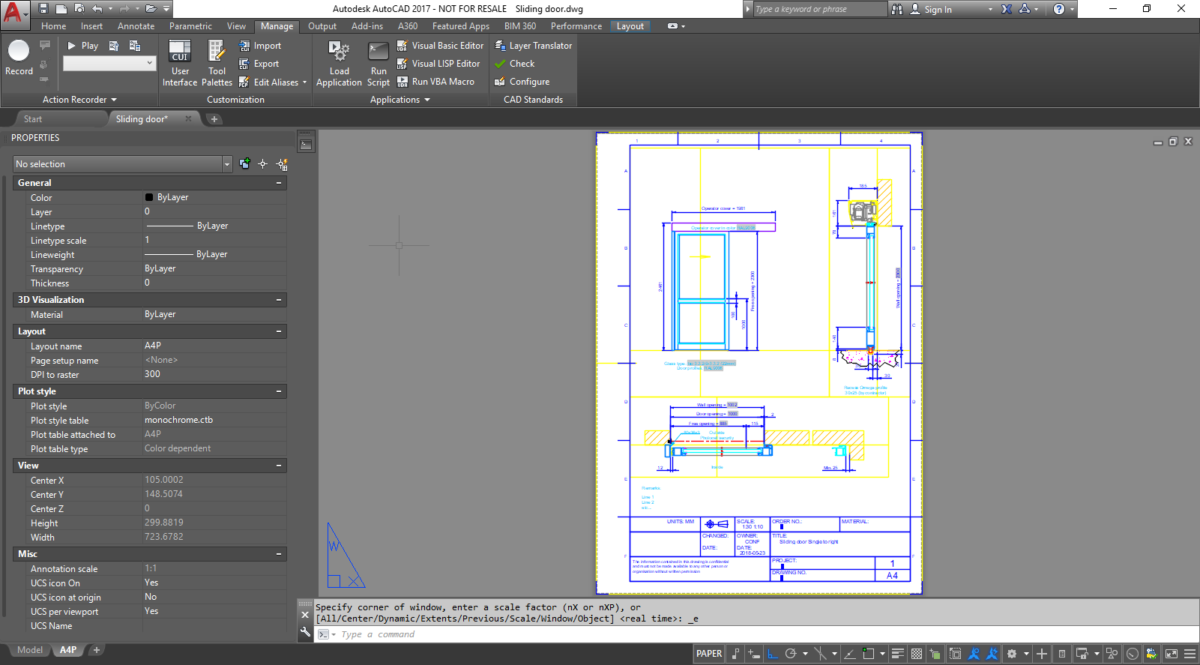

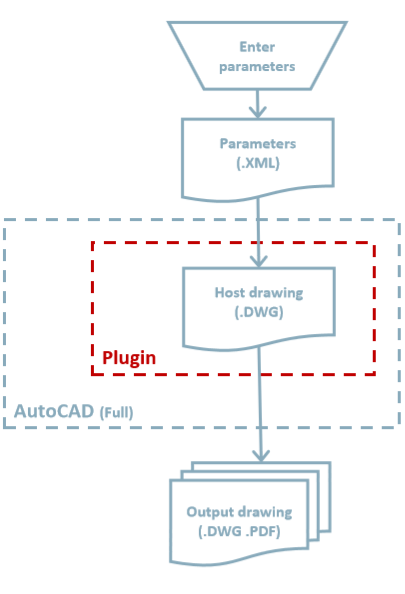

Een product configurator bestaat uit drie onderdelen:

1. Een database waarin door middel van vragen en antwoorden een productstructuur is beschreven van één of meerdere productfamilies.



2. Een applicatie voor gebruikers waarmee de vragen in de productstructuur worden gepresenteerd en beantwoord.



3. Software modules die voor een gespecificeerd product - dus op basis van de gegeven antwoorden - automatisch een taak kunnen uitvoeren, zoals het samenstellen van:

• Calculaties
• Bestellingen
• Bestekteksten
• Technische omschrijvingen
• CAD Tekenwerk

Met een spade worden met de hand proefsleuven gegraven. Zo wordt op een veilige manier de plaats van kabels en leidingen gecontroleerd. Hierdoor wordt voorkomen dat er tijdens de uitvoering van grondwerk graafschade ontstaat. Proefsleuven zijn ook een hulp bij locatiekeuze van bijvoorbeeld ondergrondse vuilcontainers.

Een RDA (rugged digital assistant) is geschikt voor gebruik op de bouw; om snel nieuwe gegevens mee te verzamelen of bestaande gegevens op te zoeken en te controleren. Via een geïntegreerde barcode scanner kan informatie snel en met één druk op de knop worden teruggevonden, of toegevoegd.

Voor een deurafhangersbedrijf zijn de volgende toepassingen gemaakt:

1. Project gegevens
2. Contactpersonen registratie
3. Afspraken registratie
4. Manuren registratie
5. Meer- en minderwerk controle

Op kantoor worden gemaakte afspraken vanaf de RDA ingelezen en per fax bevestigd. Bij het maken van een afrekening van gedane werkzaamheden wordt meer- en minderwerk ingelezen in een prijslijst en zijn de financiële consequenties direct zichtbaar.

Door de Pro2CNC COM Add-in voor MS-Excel worden hoofdprogramma’s voor CNC machines geschreven.
Hierin bevinden zich gereedschap-paden voor zagen, frezen, afschuinen, verjongen, opschuimstrips en aanroepen naar subprogramma’s voor sloten en scharnieren. Ook kunnen AutoCAD DXF bestanden worden geschreven.

• De software verwerkt metingen van de Proliner modelen 5.7 en 8.
• Er vindt bij het inlezen van een meetbestand een contrôle op meetfouten plaats o.a op de volgorde en plaats van meetpunten die met de Proliner van een kozijn gemaakt zijn.
• Na het meten van een kozijncontour met de Proliner kunnen in een tweede contour direct optionele metingen van een slot en 5 scharnieren worden gemaakt. In een derde contour is eventueel voor enkele deuren een knik in de bovendorpel in te meten.
• Als op de bouw door omstandigheden een kozijn niet kan worden ingemeten, dan is het mogelijk dat de uitvoerder middels een faxformulier de hoofdmaten van de sponningomtrek aanlevert. Zo wordt het maken van een extra bezoek aan de bouw voorkomen! De Pro2CNC Add-in kan de afmetingen omwerken naar een meting en toevoegen aan het MS-Excel werkboek.
• Metingen van dubbele deurkozijnen worden interactief uitgewerkt naar twee deurpanelen eventueel met spiegelstuk.
• De software berekent de minimaal benodige deurmaten en de gebruiker kiest op basis hiervan een deurpaneel. De coördinaten van de te frezen deuromtrek worden automatisch verplaatst naar het midden en de bovenkant van het paneel.
• Bij scheve kozijnen kan in de praktijk een kleiner deurpaneel worden gebruikt en hoeft er minder te worden gefreesd, doordat coördinaten van een deuromtrek worden geroteerd (rechtgezet over een denkbeeldige lijn vanuit het midden van de boven- en onderdorpel).
• Bij kromme kozijnstijlen wordt tussen de meetpunten een vloeiende boog toegepast (dit is met een drempelwaarde in te stellen).
• Voor Biesse machines met een NC1000 besturing kan een werklijst bestand worden teruggelezen, zodat in het Excel werkboek te zien is welke deuren al gemaakt zijn.
• Vanuit het Excel werkboek is voor een selectie deuren automatisch een prijslijst op te bouwen. De prijslijst kan in de praktijk gebruikt worden om met een aannemer werkzaamheden af te rekenen.

Alle onderdelen van AutoCAD 2007 LT zijn benut en hebben een concrete invulling gekregen.

1. Middels een VBScript wordt een nieuwe ordermap met een lege detail- en een lege overzichtstekening + snelkoppeling aangemaakt om AutoCAD LT op te starten.
2. Voor het printen en plotten wordt gebruik gemaakt van de hardware onafhankelijke postscript plotter-driver en het PDF bestandsformaat.
3. Via het DesignCenter van AutoCAD zijn referentietekeningen met standaarddetails te openen. En zijn dynamische blocks van gevelaanzichten te plaatsen.
4. Ook zijn bouwkundige arceerpatronen toegevoegd.
5. Voor het tekenen van de bouwkundige details wordt gebuik gemaakt van toolpalettes met dynamischeblocks en symbolen.
6. Tekenafpraken over laaggebruik, teksthoogte en plotschaal zijn aan het default AutoCAD snelmenu toegevoegd.

Met MS-Access kan informatie in een centrale database worden verzameld en worden gepubliceerd als html-pagina's.
De pagina's zijn te doorzoeken op trefwoorden en er worden automatisch hyperlinks naar andere pagina's gemaakt.
Uniek is de eenvoudige manier waarop AutoCAD blocks en DWF tekeningbestanden kunnen worden opgenomen. Hierdoor is de software geschikt om technische kennissystemen op te zetten.

Als de bevestiging van een hekdeel een minimale en maximale tolerantie toelaat kan met deze spreadsheet template automatisch worden bepaald wat het minimaal aantal verschillende maten is om het werk te realiseren.

Een macro in het bovenstaande MS-Excel werkboek past het volgende algoritme toe om maten te optimaliseren:

1. Voor iedere afmeting wordt via de toleranties min en plus de 'kleinste' en 'grootste' toegestane maat bepaald.
2. Iedere combinatie van zo'n kleinste en grootste maat is een 'bereik' en er wordt gezocht, naar afmetingen met bereiken, die elkaar het meest aantal keren overlappen of raken.
3. Als die afmetingen zijn gevonden, wordt het 'midden' van de overlappingen die deze bereiken met elkaar gemeen hebben de 'optimale maat'.
4. Vervolgens worden stap 1, 2 en 3 voor alle afmetingen herhaald waarvan de optimale maat nog onbekend is.

Als een document wordt opgegeven dan zal dit automatisch met het juiste programma worden gestart.

Hieronder een fragment van de CUI editor in AutoCAD met de menumacro van de derde knop uit bovenstaande toolbar.
Deze macro start een e-mail programma om een e-mail te schrijven voor het opgegeven adres.

Locaties langs een vluchtroute worden uniek genummerd en in MS-Excel wordt opgegeven welke signaleringen er aanwezig horen te zijn.
Met de corresponderende AutoCAD tekening wordt een koppeling gemaakt, zodat automatisch de nummering in het tekenwerk kan worden ingevuld, gewijzigd en snel kan worden teruggezocht.

Efficënt en uniek in zijn gebruik

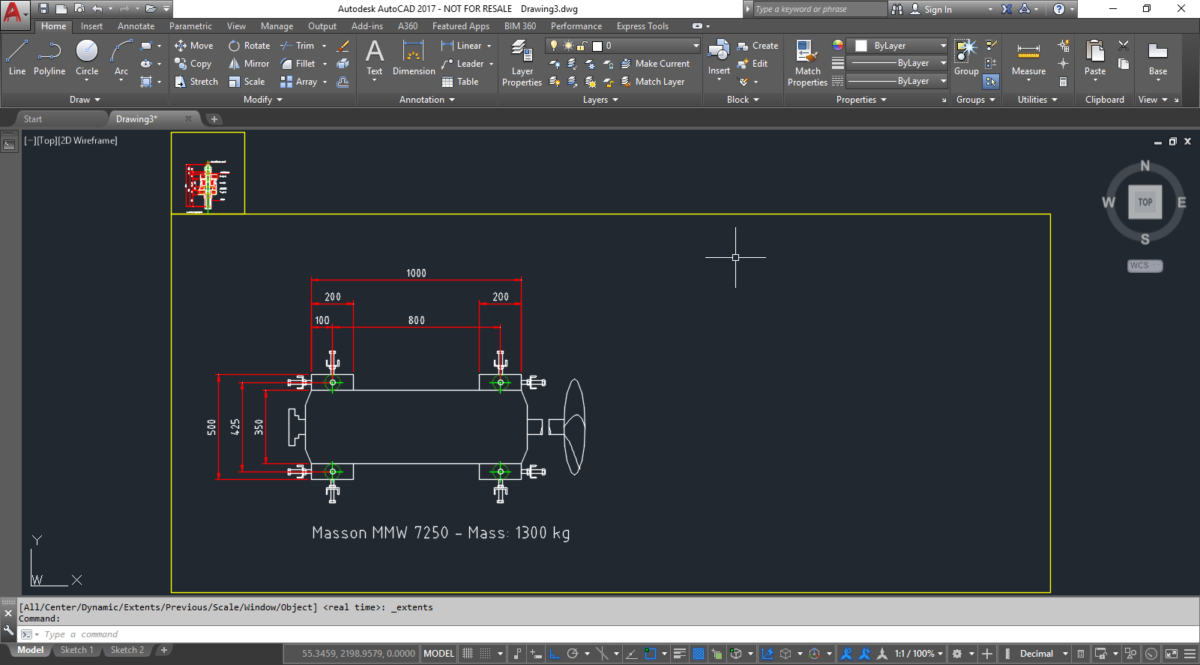

Bouwstudio is een bouwkundige applicatie voor AutoCAD 2006 en hoger. Met deze applicatie kunnen tekenaars snel 2-D ontwerp-, bestek- en werktekeningen kunnen maken. De applicatie is efficiënt en uniek in zijn gebruik; ervaring met standaard AutoCAD is voldoende om er fluitend mee aan het werk te gaan.

De tekenaar gebruikt de knoppenbak van de Add-in om een polylijn van een vloeroppervlak in een AutoCAD tekening te koppelen met een ruimte in de lijst. Het oppervlak in m2 wordt direct in de Excel lijst getoond en in de AutoCAD tekening wordt in het midden van het oppervlak een Mtext geplaatst.

Op aparte werkbladen staan MS-Excel 'draaitabellen' waarin automatisch alle subtotalen per gebruiksfunctie en rubriek worden berekend.

Met behulp van een bibliotheek met maatloze productietekeningen van balkons en galerijen onderdelen, wordt automatisch tekenwerk in een plattegrond geplaatst.
Van een plattegrond kunnen diverse kleurvarianten worden geleverd door aan merken een nabehandeling en kleur toe te kennen.
Nadat het tekenwerk van een order met de applicatie is uitgewerkt.
Worden de maatvoeringen, het aantal merken en hun kleuren op de tekeningen automatisch in een tabel ingevuld.

1. Bibliotheek met maatloze productietekeningen




2. Automatisch aangemaakt tekenwerk in een plattegrond




3. Achteraf toekennen van nabehandeling en kleur aan merken in een plattegrond




4. Automatisch ingevulde tabel met maatvoering van merken uit de plattegrond





1. Via een toolbar worden formulieren geopend waarin gegevens over relaties, acquisties, prijsaanvragen en offertes zijn toe te voegen, wijzigen en op te zoeken.






2. Verkoopmedewerkers kunnen eenvoudig per klant een kaart afdrukken waarin de historie van de klant is te zien.






3. Maandelijks worden geautomatiseerd alle verkoopgegevens samengevat in een MS-Excel werkboek.



Helaas werkt postscript net als olieverf, je kunt met wit over zwart schilderen en dan zie je wit. Met andere woorden lijnen die eerder getekend zijn kunnen verdwijnen onder arceringsvlakken die later getekend zijn. De Postscript plotspooler is een betrouwbare oplossing voor dit probleem! Hierna zijn van de plotbestanden ook heel makkelijk perfecte Adobe PDF bestanden te maken o.a. met ghostscript.

Nadat deze is geïnstalleerd als AutoSpool opdracht voor AutoCAD zal het programma automatisch starten zodra een plot is gemaakt. De spooler sorteert het door AutoCAD aangemaakte plotbestand en stuurt dit vervolgens door naar de printer. Door deze bewerking worden alle zwarte lijnstukken als laatste geplot en is de tekening leesbaar.

Als op een webpagina de cursor van de muis verandert in een ‘druppelaar’ kan de tekenaar met de rechtermuisknop een i-drop package in één handeling naar zijn AutoCAD tekening slepen om het te plaatsen als een block.

Een webpagina met i-drop packages bestaat uit de volgende onderdelen:

• De webpagina, geschreven in HTML
• Voor ieder block een los DWG bestand
• Voor ieder block een XML package bestand
• Voor ieder block een proxy image (plaatje in GIF formaat)

Met de i-drop package applicatie van de CAD Factory zijn vanuit een AutoCAD tekening deze i-drop onderdelen aan te maken.

1. Locatie voor HTML bestanden en de i-drop data folder.
2. Subfolder voor wblocks, images en XML bestanden van blocks uit een AutoCAD tekening.
3. Verschaling van tekening units naar pixels.
4. (als punt 3)
5. Knop waarmee een block in de tekening geplaatst kan worden.
6. Knop waarmee een named-view voor een geplaatst block aangemaakt wordt.
7. Knop om de HTML pagina voor de geopende tekening te schrijven.
8. Knop waarmee voor een selectie van views BMP image bestanden worden geëxporteerd. (Let op! AutoCAD kan geen GIF bestanden schrijven. Dus moeten de BMP bestanden met het windows programma ‘paint’ worden geopend en worden opgeslagen als GIF bestand)
9. Knop waarmee een selectie van blocks als wblock naar de subfolder wordt geschreven.
10. Lijst met blocks die in de geopende tekening aanwezig zijn.
11. Lijst met named-views die zijn aangemaakt voor blocks die zijn geplaatst

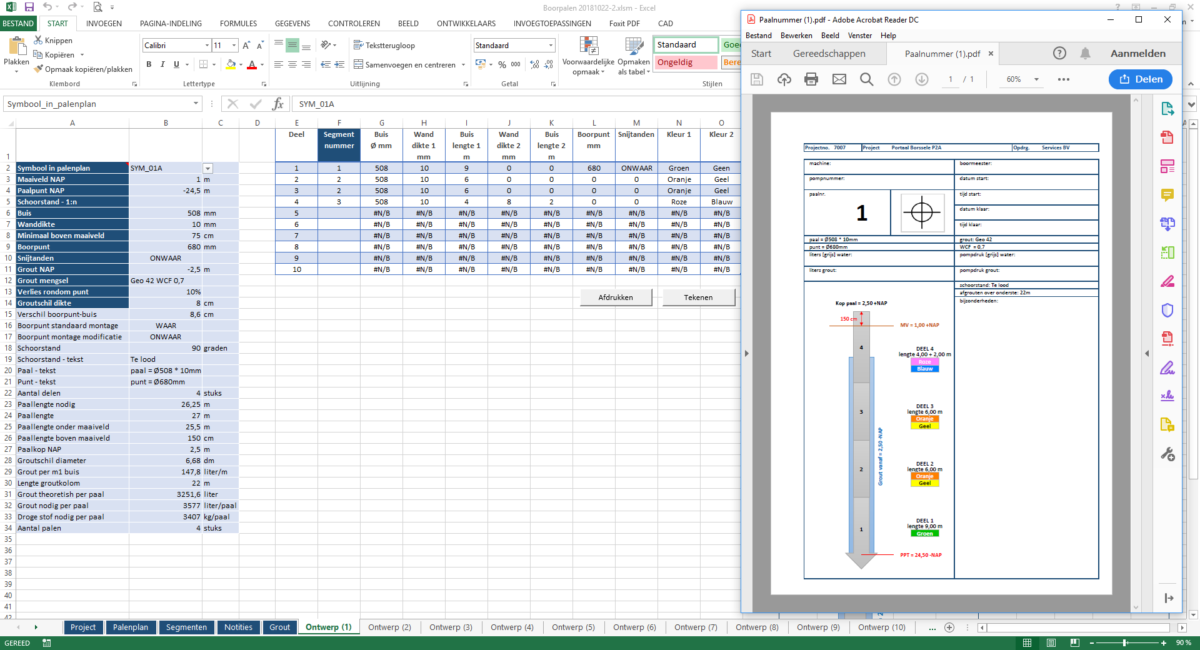

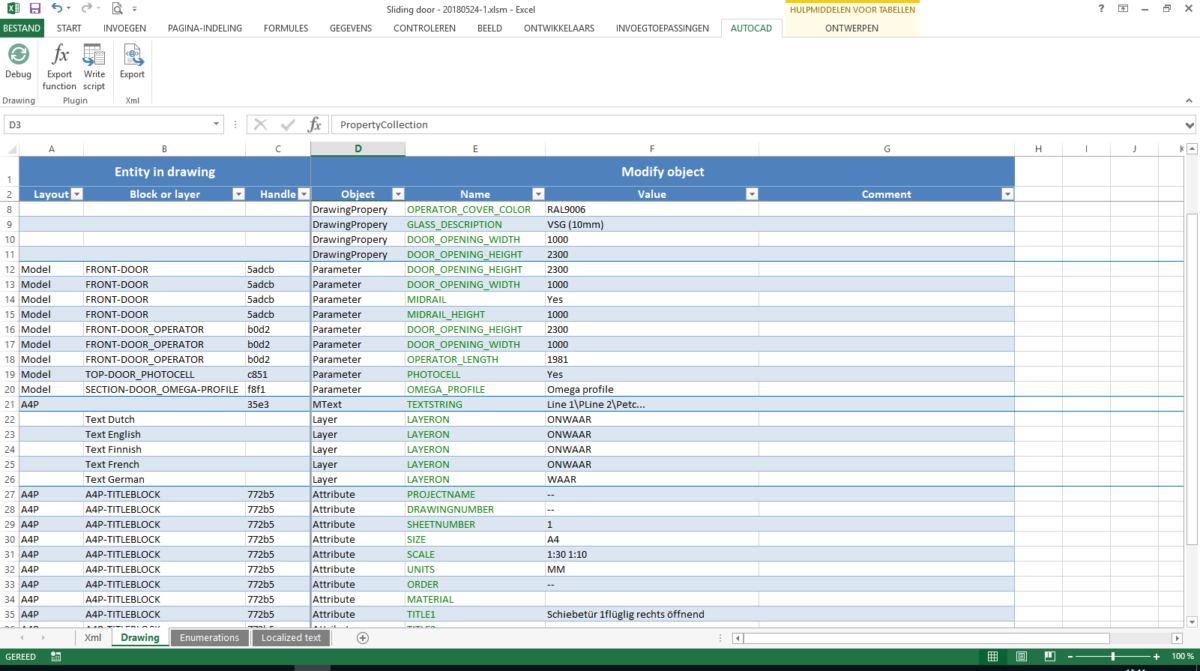

De CAD Factory heeft voor MS-Excel 2000, XP en 2003 een gratis
COM Add-In ontwikkeld waardoor het mogelijk wordt middels script-commando's complete AutoCAD programma's te schrijven.
Alle tekenopdrachten worden via een script-bestand doorgegeven aan AutoCAD. Dit werkt ook prima in de goedkope LT (Low Technology) versies van AutoCAD.

1. Dit script laadt lijntypen en maakt een tekst en maatstijl-families aan.

1. Een database query met ge-prefixte veldnamen is alles dat nodig is om automatisch een draaitabel rapportage in MS-Excel aan te maken.



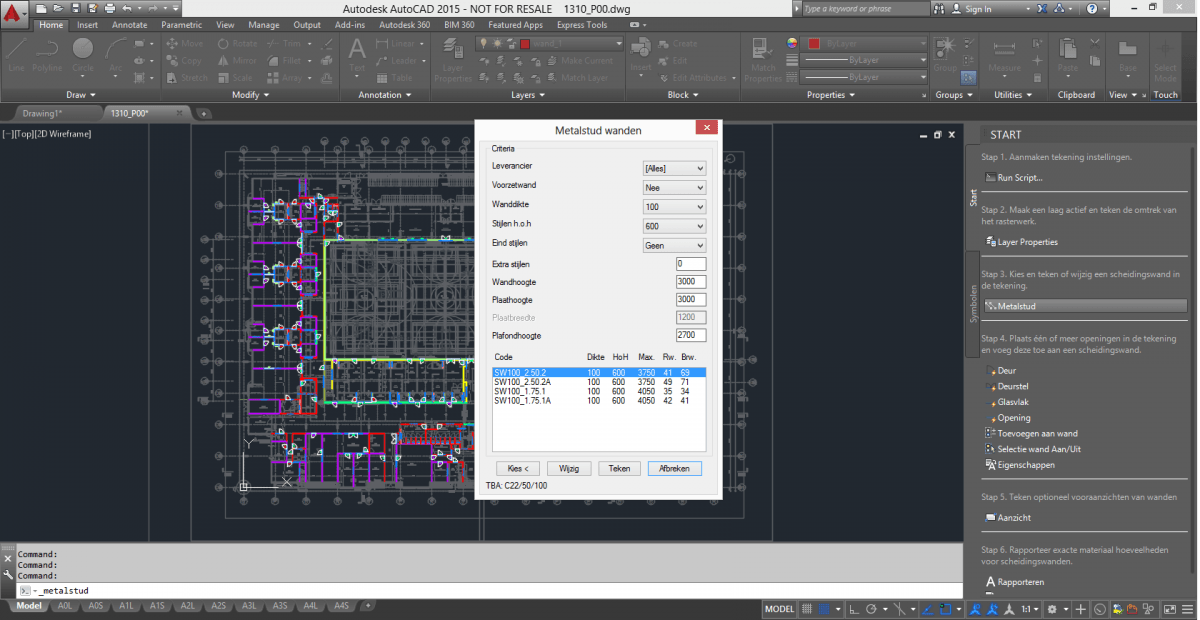

1. Op de kruising van een materiaal (rij) en een codering (kolom) wordt de berekening naar een materiaalhoeveelheid gemaakt.




2. Dit is een fragment van een plattegrond die bestaat uit blocks, voorzien van coderingen.



Een visuele handleiding beschrijft per hoofdstuk een taak die met een programma kan worden uitgevoerd.
Iedere taak wordt in stappen visueel gemaakt.

• Kenmerkend voor een pagina uit een visuele handleiding zijn de korte aanwijzingen en de afbeelding van de uit te voeren muis-techniek met een bijbehorend fragment van het beeldscherm.



On-screen videos zijn filmpjes van computer-programma's die gemaakt zijn met een 'screen-camcorder' en daarna voorzien zijn van gesproken tekst en eventueel van geschreven uitleg.
Een gebruiker vkan op deze manier op een eigen gekozen tijdstip en zo vaak hij wil uitleg krijgen door te kijken, luisteren, lezen en nadoen van getoonde handelingen.

1. Hieronder een screenshot van de software waarmee de filmpjes worden geproduceerd.





In de praktijk beperkt het beheer van deze website zich alléén tot het schrijven van artikelen en aanmaken van menu verwijzingen.
Alle benodigde HTML bestanden van deze website worden hierna automatisch door de MS-Access applicatie aangemaakt. Een dergelijke applicatie wordt een content manager genoemd.

1. Hieronder de HTML editor waarmee aan een artikel voor een webpagina wordt gewerkt.
   Het artikel wordt vanuit de editor direct opgeslagen in de MS-Access database.




2. Formulier van de MS-Access applicatie waarmee deze website wordt beheerd.




3. Het resultaat zoals dit terug te vinden is op deze website.



1. Het onderstaande VBscript vraagt de gebruiker om een projectnummer en maakt een map en een snelkoppeling voor AutoCAD aan.

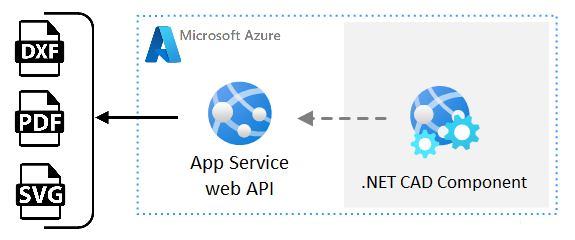

Vaak kan tekenwerk aangemaakt worden zonder gebruik te maken van een applicatie die binnen een kostbaar CAD systeem moet draaien.

In het geval van Goedhart Deuren volstaan meetgegevens die op de bouwplaats verzameld zijn, om via een zelfstandige Visual Basic applicatie te verwerken tot DXF tekening bestanden. Dit zijn volwaardige 2D AutoCAD tekeningen.

In dezelfde tijd twee keer zoveel offertes de deur uit

Deze applicatie is in gebruik bij één van de zelfstandige werkmaatschappijen van een fabrikant van houtconstructies.

Een stimulans voor gebruik van traditionele metselverbanden

De CAD factory heeft deze applicatie in opdracht van een derde automatiseringsbedrijf ontwikkeld.

Meer dan 400% tijdwinst

Sinds 1993 is deze applicatie in gebruik op de tekenkamer van een adviesbureau. In opdracht van de fabrikant tekent en rekent dit bureau aan prefab betonelementen
